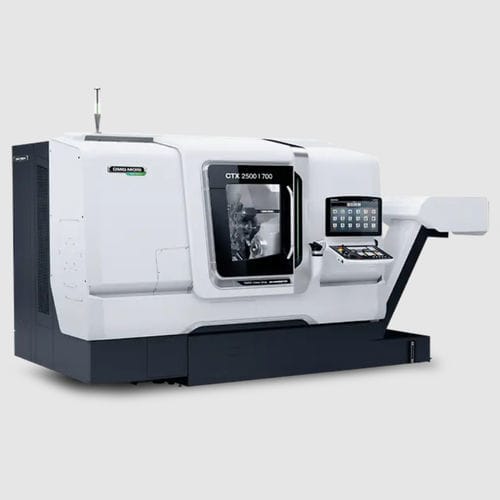

CNC旋盤 CTX 25003軸12ツールステーション汎用
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- CNC
- 軸の数
- 3軸
- ツールステーション数
- 12ツールステーション
- その他の特徴
- 汎用, タレット付, 高精度
- 直径
430 mm
(16.93 in)- 回転速度
3,500 rpm, 4,000 rpm, 5,000 rpm, 6,000 rpm, 12,000 rpm
(21,991.149 rad.min-1, 25,132.741 rad.min-1, 31,415.927 rad.min-1, 37,699.112 rad.min-1, 75,398.224 rad.min-1)- パーツ径
430 mm
(17 in)- パーツの長さ
1,284 mm
(51 in)- 貫通穴のサイズ
104 mm
(4 in)- X軸
260 mm
(10 in)- Z軸
1,345 mm
(53 in)- 公称出力
10 kW, 20 kW, 23.5 kW, 32 kW
(13.6 hp, 27.2 hp, 32 hp, 43.5 hp)- 最大トルク
36 Nm, 85 Nm, 360 Nm, 525 Nm, 1,194 Nm
(27 ft.lb, 63 ft.lb, 266 ft.lb, 387 ft.lb, 881 ft.lb)
詳細
6,000rpmとVDIインターフェースを標準装備した12ステーションタレットを新たに改良
6,000 rpm、10 kW、36 Nmの高精度タレット。
4.000 rpm、525 Nmを標準装備、オプションで3.500 rpm、1.194 Nmの主軸も選択可能
オプションのカウンタースピンドルとスタータレットによる完全加工
最大5,000 rpm、32 kW、360 Nmのカウンタースピンドル
6,000 rpm、23,5 kW、最大トルク85 Nmの強力加工用torqueDRIVEタレット
speedDRIVE Revolver、12,000 rpm、20 kW、最大トルク56 Nmをオプションで選択可能。
最大加工径Ø 430 mm、最大加工長1284 mmのワークピース加工
最大700 mmの円形加工
最大Ø 104 mmまでの棒材加工
卓越した堅牢性と最高の機械剛性
最高の安定性と長期精度
80mm幅のガイドウェイによる高い振動減衰性能と動的剛性
すべての鋳造部品にクーラントを循環させ、均一な温度シフトを実現
---
