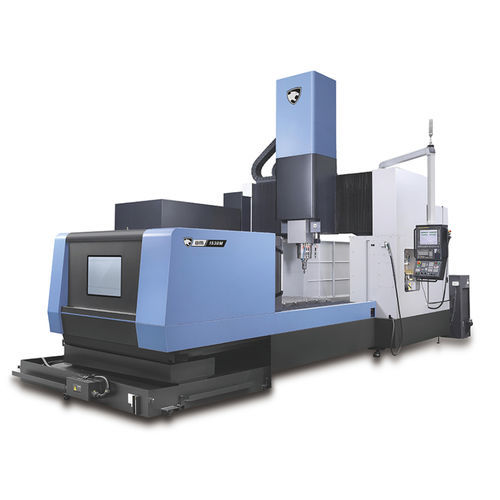

3軸マシニングセンタ BM series縦型ブリッジダブルコラム
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- タイプ
- ブリッジ, ダブルコラム
- 応用
- 自動車産業用, 型用
- その他の特徴
- 高速, 高性能, 高生産性, 高精度, 高剛性
- X軸移動距離
3,000 mm, 3,500 mm, 4,000 mm
(118.11 in, 137.8 in, 157.48 in)- Y軸移動距離
1,550 mm, 2,050 mm, 2,700 mm
(61.02 in, 80.71 in, 106.3 in)- Z軸移動距離
800 mm
(31.5 in)- 回転速度
25 rpm, 30 rpm, 8,000 rpm, 12,000 rpm
(157 rad.min-1, 188 rad.min-1, 50,265 rad.min-1, 75,398 rad.min-1)- 出力
7 kW, 24 kW, 25 kW, 30 kW
(9.52 hp, 32.63 hp, 33.99 hp, 40.79 hp)- X軸の移動速度
12 m/min, 16 m/min
- Y軸の移動速度
16 m/min, 24 m/min
- Z軸の移動速度
16 m/min, 24 m/min
- 最大テーブル積載量
8,000 kg, 10,000 kg, 15,000 kg
(17,637 lb, 22,046 lb, 33,069 lb)- 総重量
29,000 kg, 35,516 kg, 45,000 kg, 48,000 kg
(63,934.06 lb, 78,299.38 lb, 99,208.02 lb, 105,821.89 lb)- 全長
4,450 mm, 4,960 mm, 5,535 mm, 5,944 mm
(175.2 in, 195.3 in, 217.9 in, 234 in)- 全幅
8,690 mm, 9,540 mm, 10,825 mm, 11,963 mm
(342.1 in, 375.6 in, 426.2 in, 471 in)- 全高
4,436 mm, 4,675 mm, 4,770 mm
(174.6 in, 184.1 in, 187.8 in)
詳細
自動車産業向けの大型金型や金型工具（プレス金型、インジェクション金型など）を加工するメーカーは、高性能・高精度の工作機械を必要としています。その結果、多くのメーカーが当社のBMシリーズに投資しています。
簡単操作
高い生産性
高精度
安定性
高速・高剛性スピンドルを標準装備
12000 r/min高速スピンドル
深ポケット金型加工に最適なロングノーズタイプ
高剛性・低振動のデュアルコンタクトスピンドルを標準装備。
より高精度な送り軸を標準装備
全軸にリニアスケールを標準装備
ボールねじベアリングとナット冷却システム
機械の構造と制御は、高品質の金型切断に理想的なソリューションです。
周囲の温度変化の影響を最小限に抑えるカバーを装備
スピンドルと構造の熱変位補正を標準装備。
---
