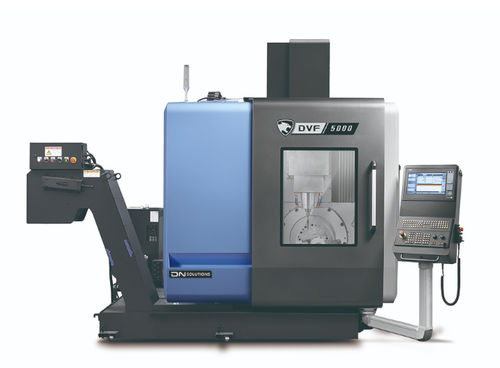

5軸マシニングセンタ DVF series縦型40ツール16ツール
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- ツールステーション数
- 40ツール, 16ツール, 120ツール
- その他の特徴
- 高速, 高性能, コンパクト, 高生産性, 高精度
- X軸移動距離
620 mm, 625 mm, 750 mm, 1,000 mm
(24 in, 25 in, 30 in, 39 in)- Y軸移動距離
440 mm, 450 mm, 785 mm, 900 mm
(17 in, 18 in, 31 in, 35 in)- Z軸移動距離
400 mm, 430 mm, 600 mm, 685 mm, 800 mm
(16 in, 17 in, 24 in, 27 in, 31 in)- 回転速度
12,000 rpm, 15,000 rpm, 18,000 rpm
(75,398 rad.min-1, 94,248 rad.min-1, 113,097 rad.min-1)- 出力
11 kW, 18.5 kW, 22 kW, 37 kW
(14.96 hp, 25.15 hp, 29.91 hp, 50.31 hp)- X軸の移動速度
36,000 mm/min, 40,000 mm/min, 45,000 mm/min
(24 in/s, 26 in/s, 30 in/s)- Y軸の移動速度
36,000 mm/min, 40,000 mm/min, 45,000 mm/min
(24 in/s, 26 in/s, 30 in/s)- Z軸の移動速度
30,000 mm/min, 36,000 mm/min, 40,000 mm/min, 45,000 mm/min
(20 in/s, 24 in/s, 26 in/s, 30 in/s)- 最大テーブル積載量
400 kg, 500 kg, 600 kg, 700 kg, 1,400 kg
(882 lb, 1,102 lb, 1,323 lb, 1,543 lb, 3,086 lb)- 総重量
7,500 kg, 12,500 kg, 14,500 kg
(16,534.67 lb, 27,557.78 lb, 31,967.03 lb)- 全長
2,700 mm, 2,750 mm, 3,700 mm, 4,097 mm
(106.3 in, 108.3 in, 145.7 in, 161.3 in)- 全幅
2,205 mm, 2,450 mm, 2,950 mm
(86.8 in, 96.5 in, 116.1 in)- 全高
2,760 mm, 2,890 mm, 3,100 mm, 3,255 mm, 3,670 mm
(108.7 in, 113.8 in, 122 in, 128.1 in, 144.5 in)
詳細
DVF 5000 5軸マシニングセンタは、高精度で複雑なパーツを一度に加工したい部品メーカー向けに設計されています。最先端のテクノロジーを搭載し、「自動化対応」されたこのマシンは、生産性とパフォーマンスをまったく新しいレベルに引き上げます。
ハイライト
簡単操作
マルチタスク能力
安定性
複雑な形状のソリューション
2軸チルティングテーブル（Ø500 mm～Ø800 mm
工具長測定プローブ標準装備
主軸と構造物の統合熱補正システム
スピンドル冷却を標準装備
ユーザーフレンドリーな機械
コンパクトな自動化システムが利用可能（AWC、RPS、LPS）
---
