IEC 61850ベースの保護デバイスと保護スキームをテストするための汎用ソリューション

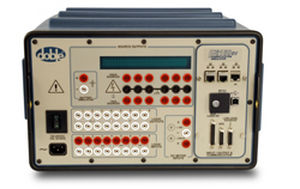

この電力系統シミュレータは、最も単純な試験から最も複雑な試験まで実行できます。F6150svは、市販されているテスト・セットの中で最も高い出力電流を持ち、そのすべてが1つのボックスに収められています。
F6150svは、あらゆる試験ニーズと予算ニーズに対応し、さまざまな構成が用意されています。
F6150svは、サンプリング値とGOOSEメッセージの両方を使用して、プロセス・バス・レベルとステーション・バス・レベルでIEC 61850ベースのシステムをテストします。
*F6870 サンプル値オプションが必要
光ファイバー・ポート1つと銅線(RJ45)ポート1つを通して、IEC 61850 9-2LEサンプリング値の3つのストリームをシミュレート(F6870サンプリング値オプションが必要)
Wi-Fi対応(オプション)
複数のIEDを含むIEC 61850 GOOSEメッセージのシミュレーション(発行)とサブスクライブ(F6860 GSE Configuratorオプションが必要)
高負荷(電気機械式)、ソリッドステート、およびマイクロプロセッサベースのリレーの標準リレー校正および検証テストを実行
抵抗負荷、誘導負荷、容量性負荷に対して、最大定格電流でフルVA電力を供給します。F6005拡張定格オプションでは、以下のレンジが利用可能:(6 x 35、3 x 70、1 x 210 A)。
状態シミュレーションと過渡試験の実行
0.2クラスの計量CTおよび変換器の試験
GPS時間同期による通信ベースのスキームのエンド・ツー・エンド試験の実施
最大12個のハイレベル・アナログ・ソース(電圧6個、電流6個)を設定可能で、ベンチ・テストや複雑なリレー・スキームの概念実証テストに対応
---
