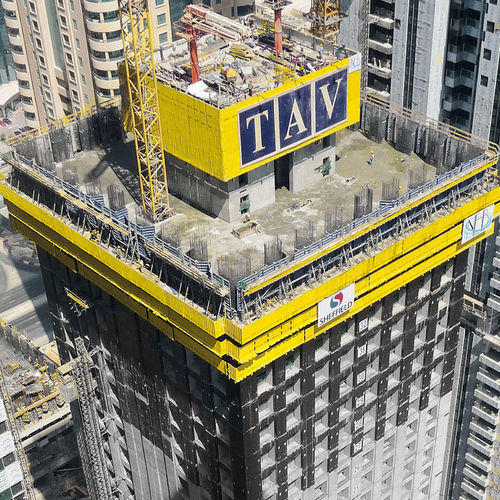

移動昇降式足場 Plattform SCP

概要
自走式クライミング型型枠作業プラットフォーム SCP は、高層コア施工向けに周囲が完全に囲まれた耐候作業空間を提供します。強力な油圧シリンダーにより、プラットフォーム、吊り下げ式型枠、機材コンテナ、コンクリート布料機をクレーンを使わずに一括で次の打設節に揚重できます。

主な利点

• 高い安全性：全面囲繞の作業面と統合された足場・階段塔・はしごにより落下リスクを低減し、高所作業を安全に実施できます。
• 迅速な作業：ワンプッシュのクライミングで少ない作業工程で素早く移動でき、吊り下げ型枠は開閉が容易で打設サイクルを短縮します。
• 高い費用対効果：移動時に重荷重を搭載できるためクレーン使用を削減でき、モジュール式の吊り構成でプロジェクト要件に柔軟に対応します。

システム — 二つの施工法

• コア先行工法：エレベーターシャフトや階段室などのコア部を先行して施工し、工程分離により施工効率を高めます。
• 床版・壁の一体打設：床と壁を一回の打設でモノリシックに仕上げ、コンパクトな物流と迅速な進行を実現します。

物流と運用
プラットフォームは高い使用荷重に対応し、地上の保管スペースを削減します。鉄筋作業や準備作業をプラットフォーム上で行うことでサイクルを短縮できます。シャフト内に深く吊り下げた作業床により、打設と並行して仕上げ作業を開始できます。

操作

• 強力な油圧シリンダーが作業プラットフォームと型枠を一括で揚重します。
• クライミングと再配置はボタン操作で制御されます。
• 閉鎖型の作業レベルと十分な脱枠通路により、地上作業と同等に安全かつ効率的に作業できます。

現場ワークフロー

• (A) デッキ開口により資材搬入や階段の取付が容易です。
• (B) プラットフォーム内外に配置した階段塔が安全な通行経路を確保します。
• (C) 高い許容荷重を持つ近接保管スペースにより作業員の移動距離を短縮できます。
• (D) コンクリート布料機の統合により施工工程が最適化されます。

適合する補助製品

• エッジ保護システム XP
• DokaXact
• ラダーシステム XS

技術仕様

• 製品種別：高層コア用の自走式クライミング型型枠作業プラットフォーム;
• 作業空間：周囲が完全に囲まれた耐候作業レベル;
• 揚重方式：プラットフォーム、型枠、重機を一括で揚重する集中油圧単一揚重方式;
• 搭載能力：機材コンテナやコンクリート布料機など高い使用荷重に対応;
• モジュール性：構造への複数の吊り方を備えたモジュール式システム;
• アクセスと安全：統合プラットフォーム、階段塔、はしごによる安全な上下動;
• 対応施工法：コア先行工法および床版・壁の一体打設;
• 物流機能：資材搬入のためのデッキ開口やプラットフォーム上での鉄筋作業オプション;
• 運用：ボタン操作のクライミングで迅速に再配置し、型枠時間を短縮。
