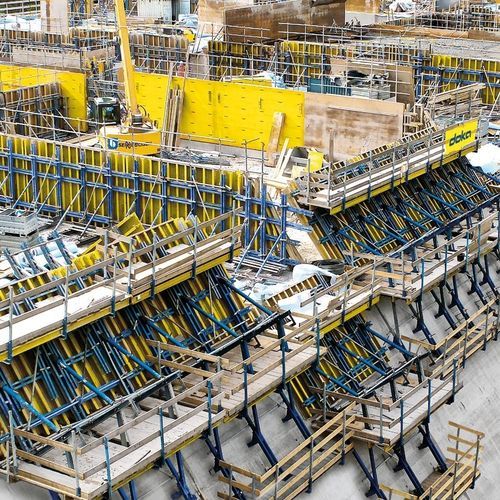

セフルクライミング型枠 Sperrenschalung

フレーム1面堰

概要
クレーン吊り式の自走型ダム型枠は、ダム、河川構造物、取水塔、桟橋などの単面コンクリート施工向けに設計されており、型枠貫通アンカーを必要としません。クライミングタワーは打設荷重を直前の打設区間へ転送します。D15、D22、D35 のシステムバリエーションにより、プロジェクト固有のブロック寸法や荷重要件に経済的に対応できます。

迅速な施工進行

• 起点ブロックと通常サイクルで同じ型枠を使用し、初期から効率的に施工可能
• クライミングタワーと型枠を一体で揚重するためクレーンの占有時間を短縮
• 簡単な調整機構により全方向での迅速かつ精密な据付が可能

プロジェクトに合わせたソリューション

• 静的に最適化されたクライミングタワーにより、標準的なブロック高さは最大5.00 mまでの経済的ソリューションを提供
• フレーム型枠、壁型枠、スチール型枠との組合せにより柔軟に型枠を選択可能
• 鉄筋施工に適した引き下げ可能な型枠バリエーションを用意
• 施工中の壁面傾斜変更に対応する可変式クライミングタワーと自由な計画オプション

安全な作業環境

• 高耐荷重の吊り点による構造物への確実な取付け
• 最大2.80 mまでの閉鎖型で十分な幅を持つ作業床が安全な作業スペースを確保
• 作業床間の昇降は統合可能なはしご/アクセスシステムで安全に移動

システムオプション
D15、D22、D35 の各バリエーションを用意し、ブロック高さ、アンカー力、施工工程に応じて最適なシステムを選択可能です。

特長 / 技術仕様

• 製品種別：クレーン吊り式自走型型枠（単面施工用）
• システム：D15、D22、D35
• 典型的ブロック高さ：最大5.00 m（標準ソリューション）
• クライミングタワー機能：打設荷重を前区間へ転送
• 型枠互換性：フレーム型枠、壁型枠、スチール型枠；引き下げ可能なバリエーションあり
• 作業床幅：最大2.80 m（システムにより異なる）
• 取付け：耐荷重性の高い吊り点による安全な接続
• アクセス：統合可能なはしご/アクセスシステムにより安全な移動を確保
