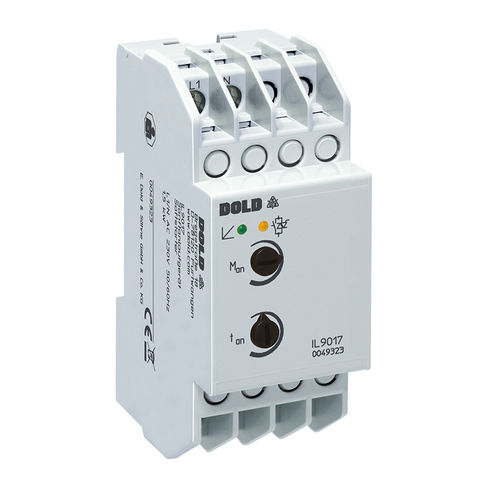

モーターソフトスタータ IL 9017

半導体式電子単相

特徴 • 1相リスモーターとメカニカルドライブの寿命を延ばします • 2エンクロージャバージョンで利用可能なデバイス: IL 9017: 深さ61 mm、 DIN 43 880 SL 9017 に準拠した設置システムおよび産業用流通システム用の端子:深さ 100 mm、端子 取り付けプレートとケーブルダクトを備えたキャビネットのトップ • 最大1.5 kWの単相モータ用 • 調整可能なランプ時間と開始トルク • 半導体は起動後にブリッジされます • LED表示 • 幅35 mm アプリケーション • ギア、ベルト、チェーン付きドライブ • コンベヤーベルト、コンベヤーベルト、ファン •ポンプ、コンプレッサ 機能 ソフトスタータは、1相誘導 モータがIL 9017をスムーズに開始できるように設計された電子デバイスです。 ゆっくりと電流を上昇させ、 モーターのトルクがゆっくりと蓄積します。 これにより、機械の機械的ストレスを軽減 し、搬送された材料の損傷を防止します。 モータがフルスピードになると、IL 9017の半導体は ブリッジされ、内部の電力損失や熱の蓄積を防ぎます。 操作 ターミナルL1の原理は、電源コンタクタに接続され、端子Nはニュートラル に接続され、モータは端子T1、T2に接続される。 端子 L1 に電源が接続されるとすぐに、ソフトスタートが開始されます。 ポテンショメータ 「タン」（1〜10秒）は、ランプ時間（モータがフル スピードに到達するのにかかる時間）を調整し、ポテンショメータ「Man」は開始電圧（20〜70％Vnom）を調整します。 ソフトスタートが完了すると、内部半導体が自動的に ブリッジされます。
