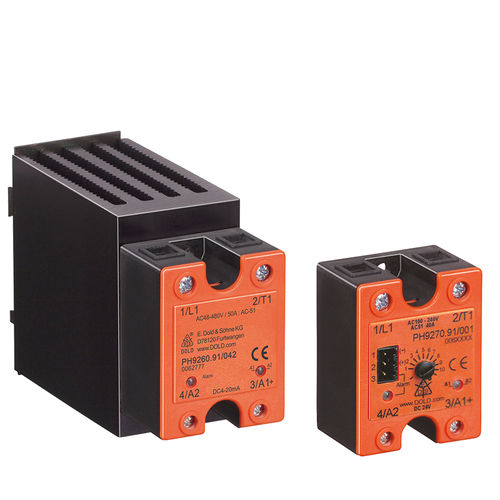

AC半導体リレー/-コンタクタ
• IEC/EN 60947-4-3による
• 最大125Aまでの負荷電流、最大
18000A2
sまでのI2tのAC51
• ゼロ交差でのスイッチング
• 最大電圧でのオプションスイッチングとして
• 2つの対並列サイリスタ
• 優れた
熱を実現するDCB技術(直接ボンディング方式)伝送特性
• タッチプロテクションIP20
• ボックス端子
• LEDステータスインジケータ • ピーク逆電圧1200Vまたは16
00V • 絶縁電圧4000V
• 過
熱保護オプションとして • HFエミッションを低減したオプションとして • ヒートシンクオプションとして、DINレール実装用
•幅:45 mm
ソリッドステートリレーゼロクロスで切り替え:
加熱システム-
モーター-
バルブ
-照明システムの頻繁な摩耗や無ノイズ切り替え用
半導体リレーはゼロクロスで切り替わり、
プラスチックおよびプラスチック用押出機などの多くのアプリケーションに適しています。ゴム、包装機、はんだライン、食品産業の機械。
最大電圧でスイッチングされるソリッドステートリレー:最大電圧でスイッチングする
ソリッドステートリレーPH 9260/020は、トランスをスイッチングするのに適しています。 通常の高い突入電流は
発生しません
半導体リレーPH 9260は、2つの対並列接続サイリスタがゼロクロスでスイッチングするように設計されています。
制御電圧を接続するとき、半導体リレーの出力は、正弦波電圧の次のゼロ交差時に作動する。
制御電圧を切断すると、
負荷の次のゼロ交差時に出力がスイッチオフされます。
LEDは制御入力の状態を示します。
オプションとして、半導体リレーはヒートシンクでDINレールに取り付けることができます。 これにより、最適な熱伝達が提供されます。
---
