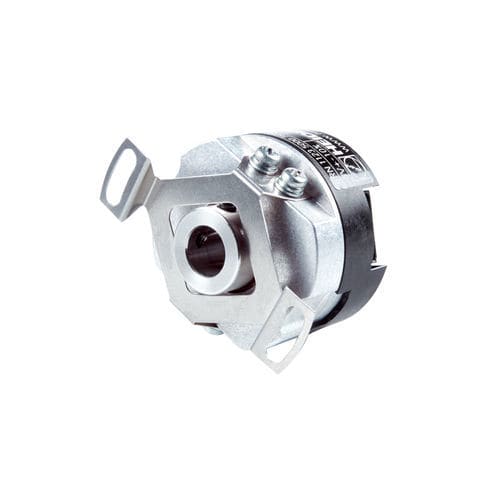

インクリメンタルロータリエンコーダ ERN 1123

CAN整流5VDC

ベアリング一体型のインクリメンタルロータリーエンコーダ 軸方向の公差：最大±0.15 mm 中空軸 位置決め精度：±130"まで 1回転あたりの信号周期：最大8192周期 最高使用温度：90 °C インターフェース：TTL シャフト直接結合 中空シャフトにより、ロータリーエンコーダを相手側のシャフトに直接結合することができます。追加のロータカップリングは不要です。これにより高い剛性が得られ、制御ループでの帯域幅の拡大、誤差の低減、および設置の簡素化が可能になります。 ブロック整流信号 TTL信号に加え、本シリーズのロータリーエンコーダは、直接整流制御用のU、V、Wブロック整流信号も出力します。そのため、これらのロータリーエンコーダは、モーター制御用のほとんどのダウンストリーム電子機器で直接使用できます。 柔軟なカップリング ステーターカップリングは、モーターとロータリーエンコーダ間の遊びを補正し、これにより誤差を確実に補正します。傾きや軸方向の遊びも補正可能です。また、ステーターカップリングにより、平面への取り付けも容易になります。 コンパクトな設計 本シリーズのエンコーダは、外径わずか35 mmというコンパクトな設計でありながら、高い堅牢性と信頼性を備えています。設置面積が小さいため、設置スペースが限られた場所での使用に最適です。
