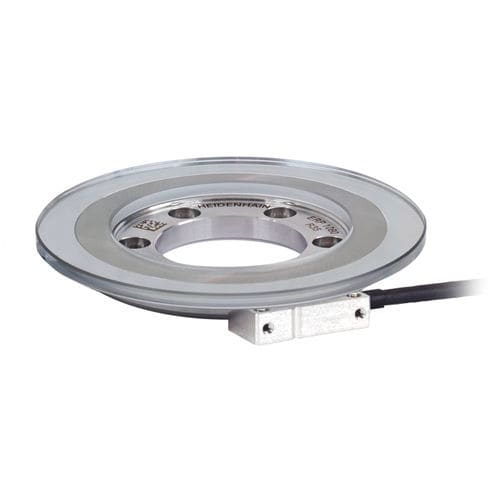

インクリメンタル角度エンコーダ ERP 1000

光学式ガラス高解像度

極めて高い分解能と精度を備えたインクリメンタル式光学式角度エンコーダ 極めて高い分解能と精度 軽量かつ低慣性モーメント 内蔵LED表示機能 目盛精度：±0.9” ～ ±4” 信号周期：23 000 ～ 63 000 直径：57 mm ～ 151 mm インターフェース：TTL、1 VPP、EnDat 2.2。 信号品質インジケーター ERP 1010およびERP 1070のコネクタに搭載された多色LEDにより、インクリメンタル信号およびリファレンスマーク信号を確実に評価できます。信号品質は色によって示されます。リファレンスマークを通過すると、青色のLEDが点灯します。 高精度なスキャン 極めて微細な測定ステップと高い精度：ERP 1000 シリーズの角度エンコーダは、干渉スキャン方式を採用しています。ガラス基板上に形成された位相格子が測定基準として機能します。 安定した信号品質 ハイデンハインが開発したHSP 1.0 ASICは、一貫して高いスキャン信号品質を保証します。このASICは、LED電流を増加させることで信号振幅の低下を補正し、汚れが付着した場合でも最適な信号波形を維持します。また、ノイズも均一に低レベルに抑えられます。 簡単な設置 信号周期が短い場合、通常、スキャンヘッドと測定基準との距離には非常に狭い取り付け公差が求められます。ERP 1000シリーズは、出力信号の品質がほとんど影響を受けない広い取り付け公差範囲を備えているため、設置が特に容易です。
