亀裂伝播試験機 PIT

振動衝撃性完全性

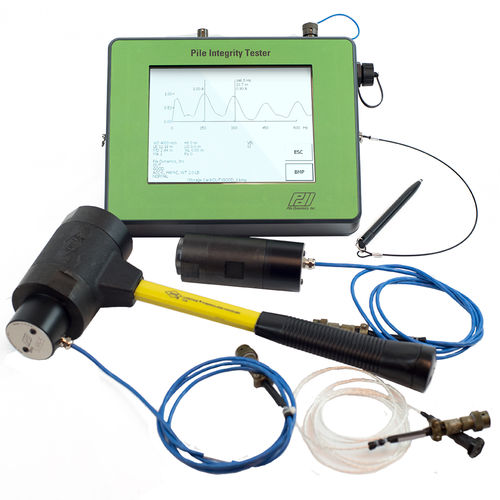

杭健全性試験機（PIT-Q）は、ドリルシャフト／ボーリング杭、ACIP／CFAおよびドリル置換杭、打ち込みコンクリート杭または木材杭、ならびにコンクリート充填パイプの構造的健全性を評価します。 PIT-Qは、波動方程式に基づく非破壊的な地盤調査（低ひずみ衝撃健全性試験または低ひずみ動的試験として知られる）を実施し、杭やシャフトに重大な亀裂や空隙がないことを保証します。 PIT-Qは、ASTM D5882およびその他の規格、仕様、基準に準拠しています。PIT-Qは1人で操作可能であり、以下のようないわゆる危険な欠陥を明らかにするデータを提供します： • 大きなひび割れ • ネッキング • 土の混入や空隙 PITは、既存の橋梁やタワーを支える杭など、構造物に一体化した杭の試験にも使用でき、その全長を評価することも可能です。PITを用いれば、どのような形式の試験も迅速に実施できるため、事前の計画なしに現場のすべての杭を試験することが可能になります。 PIT試験PIT試験は、基礎に1つまたは2つの加速度計を取り付け、手持ちのハンマーで杭の先端を打撃することで行われます。 PITは加速度データを収集し、杭の軸に沿って存在する断面上の著しい変化を示す曲線を表示します。 ハンマーの衝撃により応力波が発生し、これが基礎内部を伝播して上方に反射して戻ってきます。加速度計は、波の伝播と反射のパターンを明らかにするデータを収集します。欠陥のない杭では通常、杭の長さに相当する予想されるタイミングで杭の先端からの反射が観測されます。もし杭の軸部に欠陥が存在する場合、
