計算ソフトウェア・ソリューション PIT-W

可視化測定用キャプチャ / データ分析

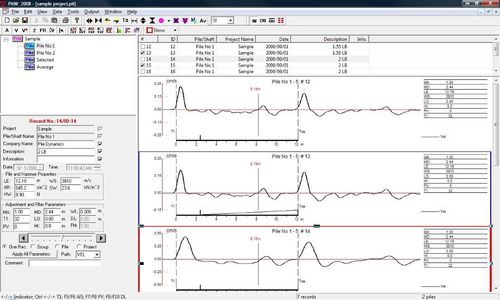

PIT-W Professionalは、Pile Integrity Tester（PIT）で収集したデータから得られる情報を最大限に引き出します。PIT-W Proは、特に以下の用途に役立ちます。 • 同一現場の複数の杭の記録を比較する場合 • 既存構造物の基礎からのデータを分析する場合 • 基礎の長さが不明な場合 • シャフトに沿った異常の深刻度および位置の評価 パイル・インテグリティ・テスター（PIT）は、シャフトの健全性に関する情報を明らかにします。すべてのモデルにはPIT-Wソフトウェアのスタンダード版が付属しており、データのアップロードや調整、時間領域での解析、記録の整理、レポートの作成が可能です。 PIT-W Proは、PIT-W Standardの機能を高度な機能で強化しています プロファイル解析 - 杭のインピーダンスと深度の関係を示すグラフを生成し、基礎の形状の推定を支援します。 β解析 - インピーダンスの変化を定量化し、欠陥の深刻度の評価を支援します。 周波数領域解析 - 速度スペクトルとピークを計算・表示し、欠陥の検出と位置特定を支援します。力データが利用可能な場合は、移動度と動的剛性も計算します。移動度は、速度スペクトルだけでは不十分な特殊な状況において、欠陥の検出と位置特定に役立つ場合があります。動的剛性は、 （隣接する類似の杭が複数試験される場合）。二速度解析 - 2つの速度測定値を用いて波速を算出し、上向きと下向きの伝播速度を分離することで、既存構造物の基礎や長さが不明な基礎からのデータ解釈を支援します。複数柱プロット - 記録の比較を容易にするため、ユーザーがカスタマイズした要約シートを生成します。
