水用ロータリージョイント HPS

オイル化学製品ガス用

概要
DSTIのHPSシリーズは、3つの独立流路を備えた3通回転継手で、特殊なシールシステムにより最大20,000 PSI（1,375 BAR）まで対応します。標準仕様は全ステンレス製、ミディアムプレッシャーのハウジング接続およびOリンググランド軸接続を備え、海洋・オフショアの過酷な環境に適しています。取り付け、接続、シール、ハウジング／軸寸法などを用途に合わせて変更可能です。

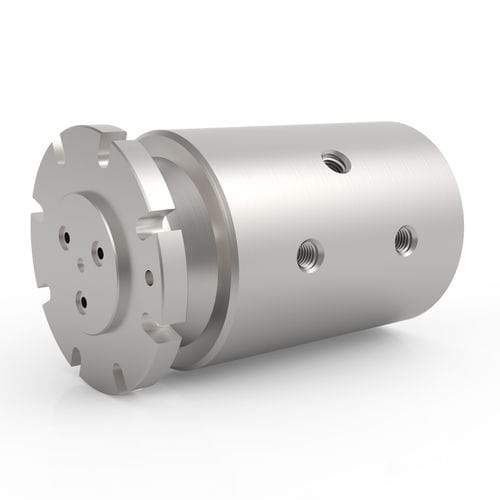

構成例（HPS-4330）
品番：HPS-4330 [HPSM-4330]
接続：3/8" OD、9/16"-18 UNF ミディアムプレッシャー
流路径：0.203" [5.156 mm]
直径：4.437" [112.7 mm]
長さ：7.530" [191.262 mm]
スルーボア：なし
最小トルク*：25.5 ft-lbs [34.57 Nm]（油／油圧媒体、無圧時）

性能

• 最大圧力（シリーズ能力）：最大20,000 PSI [1,375 BAR] — HPS
• シリーズ別圧力対応：200 PSI [15 BAR]（SPS, LT, SE, GP, GPS, SCS, HVH, HPS）；600 PSI [40 BAR]（SPS, LT, SE, GP, GPS, HVH, HPS）；5,000 PSI [345 BAR]（SE, GP, GPS, HVH, HPS）；7,500 PSI [515 BAR]（SE, GP, GPS, HPS）；20,000 PSI [1,375 BAR]（HPS）
• 最大回転速度（典型）：構成によりHPSは最大約50 RPM；他シリーズはより高い回転やカスタム対応可能

接続タイプと適合媒体

• 接続タイプ：ミディアムプレッシャー（HPSの標準）。その他：ASME‑BPE、BSPP、BSPT、NPT、SAE‑ORB等、カスタム対応可能。
• 適合媒体（シリーズマッピング）：空気／ガス、油／油圧、ウォーター／グリコール、冷却液、DI／上水、化学薬品（シリーズとシール材により異なる）。蒸気等は専用シールにより対応可。

オプション / カスタマイズ

• 取り付け方法、ハウジングや軸の寸法、接続のカスタム変更。
• 高温や特定媒体向けのカスタムシール／代替シール材。
• 流体と電気の同時伝送を可能にする電気スリップリングの統合。
• シリーズに応じた圧力・速度の調整、その他要件に応じたカスタムソリューション。

注意事項
稼働寿命は回転速度、稼働周期、媒体に依存します。220°F（105°C）を超える用途は代替シール材が必要です。水を212°F（100°C）以上で使用する場合も代替シールが必要です。最小トルク値は油／油圧媒体での無圧時を基準とし、媒体や乾燥運転により必要トルクは増加します。

技術仕様

• シリーズ：HPS Series（3通）
• 設計：3つの独立流路
• 最大圧力（シリーズ能力）：最大20,000 PSI [1,375 BAR]
• 通常最大速度：約50 RPM（シリーズ依存）
• 接続タイプ：ミディアムプレッシャー（標準）
• 軸接続：Oリンググランド（標準）
• ハウジング材質：ステンレス鋼（海洋／オフショア適合）
• 軸材質：ステンレス鋼（TDC仕上げ）
• 流路径（HPS-4330）：0.203" [5.156 mm]
• 寸法例（HPS-4330）：Ø 4.437" [112.7 mm], L 7.530" [191.262 mm]
• スルーボア（例）：なし
• 最小トルク（HPS-4330）：25.5 ft-lbs [34.57 Nm]
• 温度範囲：0°F〜220°F [-18°C〜105°C]（高温は代替シール必要）
• 適合媒体：油／油圧、ウォーター／グリコール、空気／ガス、冷却液、DI／上水、化学薬品（シリーズ依存）
