水用ロータリージョイント HPS

オイル4流路オフショア用

概要

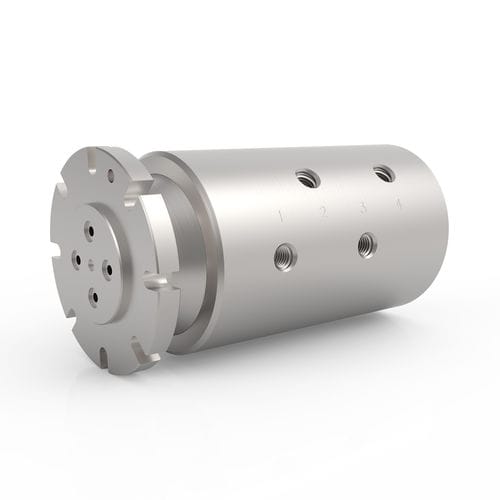

DSTI の 4 通路 HPS Series ロータリー ユニオンは、4 つの独立した流路を備え、最大 20,000 PSI [1,375 BAR] の圧力に耐える特殊なシール システムを提供します。HPS の 4 通路モデルは中圧ハウジング接続、O リング式グランド軸接続、および厳しい海洋・オフショア環境に適したオールステンレス製構造を採用しています。

主な特徴

• 4 つの独立した流路
• 耐食性に優れたオールステンレス製ハウジングと軸
• 標準的な中圧ハウジング接続（NPT、BSPP、BSPT、SAE‑ORB をサポート）
• O リング式グランド軸接続
• 20,000 PSI [1,375 BAR] 定格の特殊シール システム
• 海洋・オフショア用途に適合
• 取り付け方法、接続、シール システム、ハウジングおよび軸寸法のカスタマイズ可

構成（代表モデル）
品番：HPS-4340 [HPSM-4340]
接続：3/8" OD、9/16"-18 UNF 中圧
流路径寸法：0.203" [5.156 mm]
直径：4.437" [112.7 mm]
全長：8.780" [223.012 mm]
貫通穴：無し
最小トルク（無圧、油/油圧媒体）：30.5 ft-lbs [41.35 Nm]
提供資料：PDF カタログ、PDF 図面、DWG (2D)、STEP (3D)、設置・取付け文書

技術データ（概要）

• 最大圧力：20,000 PSI [1,375 BAR]
• 最大速度：最大 50 RPM（シリーズのオプションにより異なる）
• 最大真空度：該当なし
• 温度範囲：0° F ～ 220° F [-18° C ～ 105° C]（高温用途は代替シール材が必要）
• 接続タイプ：中圧（製品ファミリで複数の規格をサポート）
• 対応媒体例：油/油圧、 水/グリコール（構成により他媒体も対応）

注記
使用環境の回転速度、稼働サイクル、媒体、温度などの組み合わせにより、寿命および必要トルクは異なります。水を使用するアプリケーションで 212° F [100° C] を超える場合、または 220° F [105° C] を超えて運転する場合は代替のシール材が必要です。取り付け構成、接続、シール システム、ハウジングや軸寸法の変更が可能です。

仕様

• シリーズ名：HPS Series
• 製品種別：4 通路ロータリー ユニオン / ジョイント
• 構造：ハウジングおよび軸はオールステンレス（軸材：ステンレススチール (TDC)）
• 最大定格圧力：20,000 PSI [1,375 BAR]
• 典型最大回転数：最大 50 RPM
• 温度範囲：0° F ～ 220° F [-18° C ～ 105° C]
• 対応接続規格：NPT、BSPP、BSPT、SAE‑ORB など
• 対応媒体例：油/油圧、 水/グリコール
• 代表構成例 (HPS-4340)：流路径 0.203" [5.156 mm]；直径 4.437" [112.7 mm]；長さ 8.780" [223.012 mm]；貫通穴：無し；最小トルク：30.5 ft-lbs [41.35 Nm]
• 提供ドキュメント：PDF カタログ、設置・取付け PDF、図面 PDF、DWG (2D)、STEP (3D) ファイル
