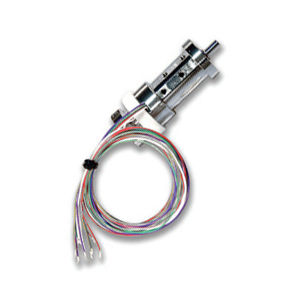

ガス用ロータリージョイント TF-058055流路プラスチック産業用ロボット用
お気に入りに追加する
商品比較に追加する
特徴
- 媒体
- ガス用
- 流路数
- 5流路
- 応用
- プラスチック産業用, ロボット用
- 素材
- アルミニウム製
- 回転速度
最大: 50 rpm
(314.16 rad.min-1)最少: 0 rpm
(0 rad.min-1)- 圧力
最大: 7 bar
(102 psi)最少: 0 bar
(0 psi)- 公称サイズ
2.4 mm
(0.094 in)
詳細
概要
主な特性
関連プロジェクト特性 / オプション
技術仕様
- 半導体クリーンルーム環境で使用される小型ロボットアーム用アクチュエータ向けに設計された5通路のロータリーユニオンです。
- 全アルミ製の軽量構造により質量と微粒子発生を低減します。
- 流体通路と並行してデータ伝送を行う電気スリップリングを内蔵しています。
主な特性
- 業界：半導体
- 媒体タイプ：ガス
- 環境：クリーンルーム
- 材料：アルミニウム
- 最大圧力：100 PSI [7 BAR]
- 最大回転速度：50 RPM
- 通路数：5
- 通路径：0.094" [2.4 mm]
- スルーボア：なし
- 直径：1.687" [42.8 mm]
- 長さ：4.441" [112.8 mm]
関連プロジェクト特性 / オプション
- 通路数（関連）：4 - 5 通路
- 通路径（関連）：0.125" [3.18 mm] 未満
- 回転速度（関連）：25 - 99 RPM
- 圧力（関連）：0 - 199 PSI [0 - 14 BAR]
- 媒体（関連）：ガス
- 材料（関連）：アルミニウム
- スルーボア（関連）：なし
- 環境（関連）：クリーンルーム
- オプション（関連）：駆動機構、スリップリング
技術仕様
- モデル：TF-05805
- 構造：アルミニウム（全アルミ製の軽量構造）
- 通路：5
- 通路サイズ：0.094" (2.4 mm)
- 最大圧力：100 PSI (7 BAR)
- 最大回転速度：50 RPM
- スルーボア：なし
- 外径：1.687" (42.8 mm)
- 全長：4.441" (112.8 mm)
- 統合機能：データ伝送用の電気スリップリング内蔵
