水用ロータリージョイント BF-1440004

4流路車両用アルミニウム製

製品説明

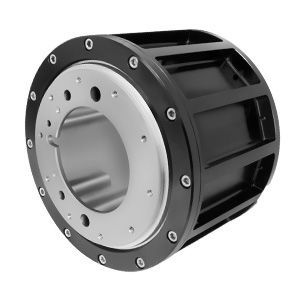

地上戦闘車両の砲塔内電子機器を冷却するために設計された4通路フルードロータリーユニオン。コンパクトで低トルクの設計を採用しており、電気用スリップリングの直接組み込みが可能なカスタム貫通穴を備えています。

プロジェクト詳細

• 産業分野: 防衛
• 媒体タイプ: 水
• 使用環境: 屋外
• 材質: アルミニウム
• 最大圧力: 75 PSI [5 BAR]
• 最大回転速度: 19 RPM

形状と通路

• 通路数: 4
• 通路サイズ: 0.500" [12.7 mm]
• 貫通穴: 3.700" [94 mm]
• 直径: 8.312" [211.1 mm]
• 長さ: 5.775" [146.7 mm]

特徴 / 技術仕様

• タイプ: 電子機器冷却用4通路フルードロータリーユニオン
• 用途: 地上戦闘車両の砲塔電子機器冷却
• 設計特徴: コンパクト、低トルク設計
• 統合: 電気用スリップリングの直接組み込みに合わせたカスタム貫通穴
• 構造材料: アルミニウム
• 最大圧力: 75 PSI (5 BAR)
• 最大回転速度: 19 RPM
• 通路内径: 0.500" (12.7 mm)
• 貫通穴径: 3.700" (94 mm)
• 外径: 8.312" (211.1 mm)
• 全長: 5.775" (146.7 mm)
