水用ロータリージョイント FN-05578

オイル8流路高温用

概要

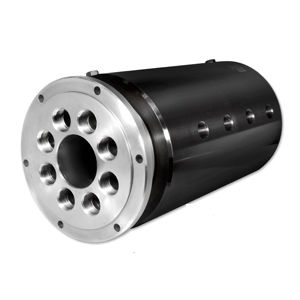

カスタム設計の8通路高温対応回転ユニオン FN-05578。自動化された防衛関連の製造用途向けに、油および水の高温搬送を行い、顧客指定の取り付け許容範囲に適合するよう設計されています（油使用時500°F / 260°C対応のシール）。

一般情報

• モデル / プロジェクト：FN-05578
• 業界：防衛
• 媒体：油、 水
• 環境：屋内
• 材質：炭素鋼 / 合金鋼

機械的 / 寸法情報

• 通路数：8
• 通路径：1.25" [31.8 mm]
• スルーボア (Through Bore)：3.500" [88.9 mm]
• 直径：10.938" [277.8 mm]
• 長さ：20.795" [528.2 mm]
• 最大回転数：15 RPM

圧力定格

• 最大圧力：30 PSI [2 BAR], 80 PSI [6 BAR], 2,000 PSI [138 BAR]

材料と構造

• 構造は炭素鋼 / 合金鋼で、仕様の媒体に対する耐性と構造強度を確保
• 顧客指定の取り付け許容範囲に合わせたカスタム設計

主な特徴

• 低回転域での支持を目的とした統合ボールベアリング
• 油使用時500°F (260°C)に対応する特殊シール
• 顧客指定の取り付け許容範囲に適合するカスタム構造

関連プロジェクト / 典型レンジ

• 典型的な通路数：8–12
• 典型的な通路径レンジ：1.000"–1.999" [25.40 mm–50.77 mm]
• 回転速度 (RPM)：0–24 RPM
• 圧力対応レンジ：0–199 PSI [0–14 BAR] および 200–6,499 PSI [14–448 BAR]
• 典型的なスルーボアレンジ：3.0"–5.9" [76.2 mm–149.9 mm]
