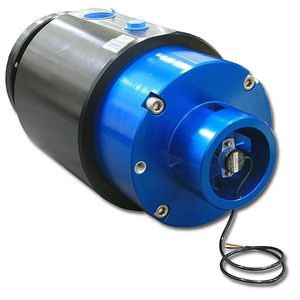

オイルロータリージョイント BE-13803022流路高圧パイプ用
お気に入りに追加する
商品比較に追加する
特徴
- 媒体
- オイル
- 流路数
- 2流路
- 応用
- 高圧, パイプ用, ロール, 海事産業用, オフショア用
- 素材
- ステンレススチール製
- その他の特徴
- カスタム
- 回転速度
5 rpm
(31.42 rad.min-1)- 圧力
5,000 psi
- 公称サイズ
6.937 in
詳細
概要
海洋用ホースリール向けに設計された2通路のロータリーユニオン。ATEX認証の防爆スリップリングと全面ステンレス製構造を特徴とします。
プロジェクト仕様
油圧 / 流路と寸法
機械的寸法
主な特長
関連プロジェクトとオプション
関連業界
技術仕様
海洋用ホースリール向けに設計された2通路のロータリーユニオン。ATEX認証の防爆スリップリングと全面ステンレス製構造を特徴とします。
プロジェクト仕様
- 業界：海洋
- 媒体タイプ：油
- 環境：オフショア
- 材質：ステンレス鋼
- 最大圧力：5,000 PSI [345 BAR]
- 最大回転数：5 RPM
油圧 / 流路と寸法
- 流路数：2
- 流路寸法：.380" [9.7 mm]
- スルーボア：2.125" [54 mm]
機械的寸法
- 直径：6.937" [176.2 mm]
- 長さ：14.300" [363.2 mm]
主な特長
- ATEX認証の防爆スリップリング（防爆用途向けの電気スリップリングを統合）
- 海洋/オフショアでの耐食性を考慮した全面ステンレス製構造
- ホースリール用途向けに設計（海洋用ドラム上での回転流体移送）
関連プロジェクトとオプション
- 関連業界：海洋
- 関連流路数：2流路
- 関連流路寸法範囲：0.375" - 0.499" [9.53 mm - 12.67 mm]
- 回転速度範囲（RPM）：0 - 24 RPM
- 圧力範囲（PSI）：200 - 6,499 PSI [14 - 448 BAR]
- 媒体：油
- 材質：ステンレス鋼
- スルーボア範囲：1.0" - 2.9" [25.4 mm - 73.7 mm]
- 環境：オフショア
- オプション：防爆、スリップリング
関連業界
- 海洋
技術仕様
- モデル / プロジェクト名称：BE-1380302
- 業界：海洋
- 媒体：油
- 環境：オフショア
- 材質：ステンレス鋼
- 流路数：2
- 流路寸法：.380" [9.7 mm]
- スルーボア：2.125" [54 mm]
- 最大圧力：5,000 PSI [345 BAR]
- 最大回転数：5 RPM
- 全径：6.937" [176.2 mm]
- 全長：14.300" [363.2 mm]
- 電気統合：ATEX認証の防爆スリップリング
