オイルロータリージョイント ガス用複数流路高温用
お気に入りに追加する
商品比較に追加する
特徴
- 媒体
- オイル, ガス用
- 流路数
- 複数流路
- 応用
- 高圧, 石油産業用, 高温用, オフショア用
- その他の特徴
- ジョイント付
- 回転速度
最大: 100,000 rpm
(628,318.53 rad.min-1)最少: 0 rpm
(0 rad.min-1)- 圧力
最大: 1,034 bar
(14,997 psi)最少: 0 bar
(0 psi)- 公称サイズ
最大: 406.4 mm
(16 in)最少: 50.8 mm
(2 in)
詳細
概要

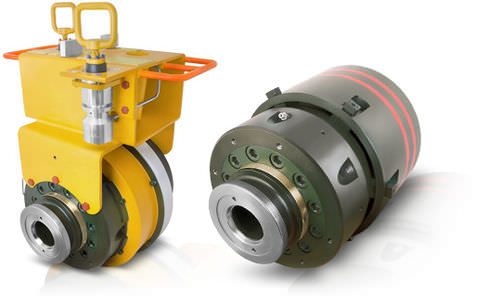

DSTIの海底フルイドスイベルは、フローライン機器とフローライン配管の間に回転インターフェースを提供し、設置時の適正な角度位置を確保するとともに、海底機器の降下や運用時の曲げモーメントを低減します。これまでに約200台のDSTI海底スイベルが製造・認定・納入されています。
用途
特長・設計のポイント
技術仕様
DSTIの海底フルイドスイベルは、フローライン機器とフローライン配管の間に回転インターフェースを提供し、設置時の適正な角度位置を確保するとともに、海底機器の降下や運用時の曲げモーメントを低減します。これまでに約200台のDSTI海底スイベルが製造・認定・納入されています。
用途
- サブシーツリー接続
- 生産マニホールド接続
- フリー・スタンディング・ハイブリッド・ライザー（FSHR）
- インラインT接続
- パイプラインエンドターミネーション（PLET）接続
- パイプラインエンドマニホールド（PLEM）接続
特長・設計のポイント
- 海底用途向け金属対金属シーリングシステム
- 高温高圧（HTHP）用途に対応する設計
- ROVによる操作が可能な設計
- 曲げモーメントや荷重を吸収する特殊ベアリング設計
- スイベル通電時のねじれ耐性ソリューション
- APIフランジ/ハブ、Grayloc、その他の接続に対応
- プロジェクト要件に応じた材料選択が可能
- ROVパネル、ホットスタブ、バルクヘッドフィッティング等を含む完全ソリューションを提供
技術仕様
- 作動圧力：最大15,000+ PSI
- 設置深度：最大3,500+メートル
- ボアサイズ：2"～16"以上
- API 17D、API 6A、および Petrobras 要件に準拠して認定
- 試験能力：直径55"（1400 mm）までの装置試験が可能
- 荷重能力：曲げ荷重最大3,000,000 ft-lbs（約4100 kNm）
- 引張能力：最大3,100,000 lbf（約13,900 kN）
- 海底サービス向け金属対金属シーリング技術およびROV運用可能な設計
