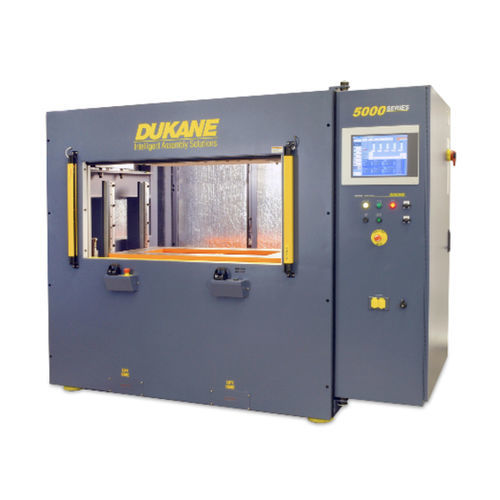

振動溶接機 VW5700LPT

自動空圧式

LPTシリーズは80×80mmのボルトパターンを持つ上部治具取付プレートが組み込まれています。 また下部テーブルには6箇所の治具取付ボルト用の穴が配列されています。 この装置はインテークマニホールドのような大型治具を搭載するために設計されており、デュケイン製振動溶着機の特徴となる高剛性のテーブル、フレーム構造、スライドシステムを用いて安定した溶着を実現しています。 電磁振動ヘッド（周波数：200～240Hz） 高剛性4軸リニアスライド式リフトテーブル クラス最高レベルの剛性を持つ一体型フレーム構造 チューブ型スチール製リフトテーブル 最大出力48.5kWのデジタル周波数可変ドライブ 最大荷重25 kNの油圧システム 振幅、荷重、距離のリアルタイムグラフ表示機能 15型カラータッチパネル付工業用コンピュータ制御 ワーククランプ、イジェクタ－、吸着などの治具の機構部の制御はタッチパネルからプログラム 最大6個のワークセンサーに対応可能 6個の治具用ソレノイドバルブの制御に対応（12個のシリンダセンサーに対応可能） 2系統の吸着に対応 治具識別機能付き 多言語表示機能（日本語、英語、スペイン語、ドイツ語、フランス語、チェコ語、中国語から2種類選択） 治具周波数自動チューニング機能 設定可能な振幅は0.5～1.8mm 時間と距離の2種類の溶着制御モード 最大5段階で振幅と圧力を変更できるマルチステップ溶着制御機能 内部照明付 セーフティライトカーテン（日本製） タッチ式サイクルスタートスイッチ
