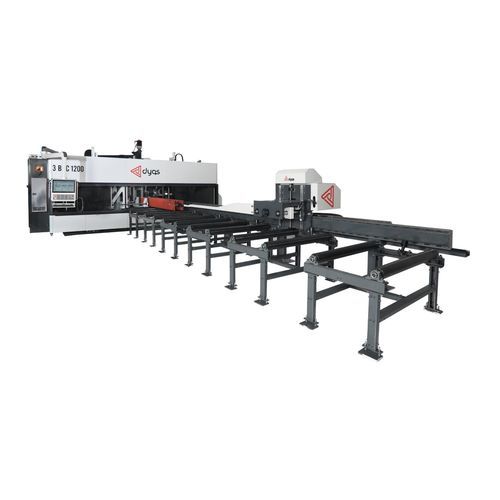

3軸マシニングセンタ 3BDC縦型BT 40ドリル
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- スピンドル
- BT 40
- 関連機能
- ドリル
- 応用
- 激しい使用に耐える, プロファイル用
- その他の特徴
- 工具交換装置付
- 回転速度
最少: 50 rpm
(314 rad.min-1)最大: 4,000 rpm
(25,133 rad.min-1)- 出力
22 kW
(29.91 hp)- 全長
2,250 mm
(88.6 in)- 全幅
7,230 mm
(284.6 in)- 全高
3,295 mm
(129.7 in)
詳細
概要
3BDC-1200は、構造用鋼材のビーム・プロファイルの高速穴あけおよび加工向けに設計されたCNC加工センターです。可動ブリッジ、FANUC制御、サーボ駆動を組み合わせ、精度の高い繰り返し位置決めを実現します。
主な特長
技術仕様
オプション
用途
3BDC-1200は、構造用鋼材のビーム・プロファイルの高速穴あけおよび加工向けに設計されたCNC加工センターです。可動ブリッジ、FANUC制御、サーボ駆動を組み合わせ、精度の高い繰り返し位置決めを実現します。
主な特長
- 可動式FANUC CNC制御ユニットによる操作性の向上
- 全軸にFANUCサーボモータと遊星ギヤボックスを採用
- 予圧ボールねじと溶接鋼製フレームによる寸法安定性
- 可動ブリッジにより主軸の高速かつ高精度な位置決めが可能
- 油圧クランプによる確実なワーク固定
- クイックツールチェンジ対応で耐衝撃性のある主軸
- 各主軸に6ステーションの自動工具交換装置（ATC）
- BT40ツールホルダ（冷却液通路付き）、工具冷却はMQL対応
- 入出庫コンベヤ各12 m、セントラル潤滑標準装備
技術仕様
- 機械型式: 3BDC-1200
- 制御装置: FANUC iH/PRO 21.5インチ カラーLCDタッチパネル
- ドリルユニット（垂直）: 1
- ドリルユニット（水平）: 2
- 穴あけ径: 10–40 mm
- 主軸回転数: 無段変速 50–4000 rpm
- 主軸モータ出力: 22 kW（280 Nm）
- 動力伝達: 予圧ボールねじ / ナットシステム
- 自動工具交換: 各主軸に6ステーションのATC
- 入出庫コンベヤ長さ: 12 m / 12 m
- セントラル潤滑システム: 標準
- 工具冷却システム: MQL（最小量潤滑）
- 線形メートル当たり重量: 750 kg
- タップツール（オプション）: M10–M24（専用キット）
- ビーム幅×高さ: 1200 × 500 mm
- ツールホルダ: BT40（冷却チャネル付き）
- ワーク移動方式: サーボモータ + 遊星ギヤボックス
- プロファイル測定システム: 標準
- 機械寸法（L×W×H）: 2250 × 7230 × 3295 mm
- スクライブマーキング（線引きマーキング）: 標準
- チップコンベヤ: オプション
オプション
- 斜め切断用バンドソー統合（オプション）
- チップコンベヤ（オプション）
- タップツールキット M10–M24（オプション）
- カスタム固定具およびクランプソリューション
用途
- 構造用鋼材プロファイルの大量穴あけ・加工
- フレーム、ビーム、トラスの製造
- 溶接・組立ライン向け部品の前処理
- 建設、重機、インフラ分野での生産
