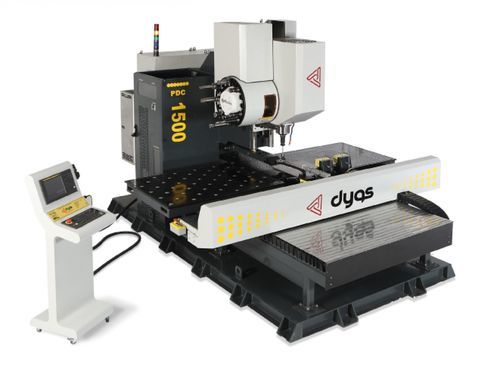

CNCドリルマシン PDC

縦型3軸プレート用

一般情報

• Fanuc Oi-MFP CNC制御と統合され、産業用の穴あけ／加工サイクルに対応
• 高強度鋼で製作され、溶接部は応力低減のため熱処理済み
• 塗装部はショットブラスト処理され工業環境向けに保護
• 厚さ6 mm～80 mmの板材を転送ボール上で油圧クランプにより搬送
• 加工内容：穴あけ、ねじ立て（タッピング）、面取り、マーキング、同時フライス、オプションで底面座ぐり（高精度）
• リニアガイドとボールねじは自動給油システムで常時潤滑
• MQL冷却により主軸経由で工具の内外を冷却可能
• Renishawの工具・ワーク測定システムで段取りミスやオペレータミスを低減
• ワークベンチや工具の稼働寿命向上とメンテナンス間隔の延長
• オプション：チップコンベヤ、操作性の高いCAMシステム
• CE認証

技術仕様
機種: PDC-1500 / PDC-1000
制御装置: Fanuc Oi-MFP
ドリルユニット: 1台（垂直）
主軸出力: 22 kW
主軸トルク: 280 Nm
主軸回転数: 10～4,000 rpm
ツールホルダ: BT40
板厚（最小/最大）: 6 mm / 80 mm
最大穴あけ能力: Ø40 mm
タッピング能力: M8 – M24
軸速 X / Y: 20 m/min
軸速 Z: 15 m/min
自動工具交換装置（ATC）: 16本
材料寸法例: 最大 1000x1500x65 mm（他寸法あり）
材料重量例（最大）: 最大 約760 kg
機械重量例: PDC-1500 約7,400 kg；PDC-1000 約6,600 kg
機械寸法例（PDC-1500）: 5270x5600x2700 mm

主な仕様

• 主要モデル: PDC-1500
• 代替モデル: PDC-1000
• Fanuc Oi-MFP CNC制御
• 主軸: 22 kW、280 Nm、10–4,000 rpm
• BT40ツールホルダ、16ポジションATC
• 板厚対応: 6–80 mm
• 最大穴径 Ø40 mm、タッピング M8–M24
• 軸速度: X/Y 20 m/min、Z 15 m/min
• Renishaw測定、オートルブ、MQL冷却搭載

オプションと適合

• オプション：チップコンベヤ
• オプション：操作性の高いCAMシステム
• オプション：底面の座ぐり加工
• 産業用途向けCE認証
