ブラケット付き拡声器 D1xL2F

危険な場所用堅牢耐火性

製品概要

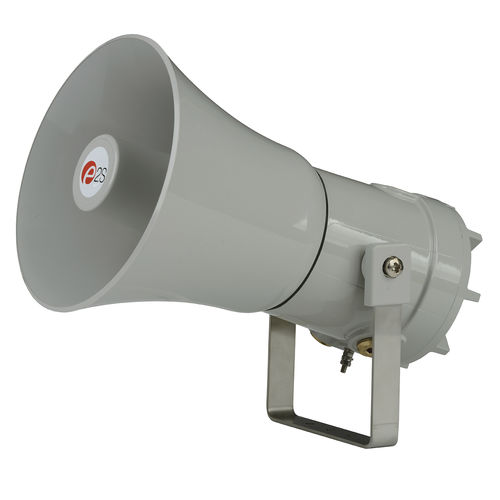

D1xL2Fはリエントラント（再入）フレアホーンを備えた25WのPAスピーカーで、危険区域での高SPLの拡声・信号用途向けに設計されています。筐体はマリンレベルの耐食性LM6アルミニウム合金で、Type 4/4X、IP66/67に準拠し、Class I & II Div 1およびZone 1、20、21の防爆用途に適合します。

製品説明
フレアリエントラントホーンは耐衝撃性のある難燃性サーモプラスチック製で、現場で交換可能です。ドライバーは標準の1 3/8"-18メス/オスねじ結合を使用します。全モデルにトリプルケーブルエントリと重複端子を装備。大容量のターミネーション室とねじ込み式の防炎接合により、設置および保守が容易です。

特長

• 複数のトランスフォーマータップ（25/70/100Vオプション）
• ラチェット調整式316ステンレス製ブラケット
• トリプルケーブルエントリ、重複ケーブル端子
• マリン等級アルミ筐体、クロメート処理+粉体塗装（ISO 12944-6）
• UL1480、CAN/ULC-S541 による火災警報・信号スピーカ認定

型番 / オプション
製品タイプ: D1xL2 — D1xL2 25W。ホーンタイプ: F — フレアリエントラントホーン。タイプオプション: V100 (100V)、V070 (70V)、V725 (25V/70V)、R008 (8 Ω)、R016 (16 Ω)。
ケーブルエントリ: A/B/C/D/F/G — M20/M25およびNPTアダプタの各種構成。ストッピングプラグはアダプタ除き装着済みで供給。プラグ/アダプタ材質: 真鍮 / ニッケルめっき真鍮 / ステンレス。ブラケット材質: A4 316 ステンレス（装置タグオプション）。製品バージョン: A — UL, cUL, IECEx, ATEX, CSFM, INMETRO, DNV; D — Class II UL/cUL（一部変圧器オプションを除く）。標準/カスタム構成対応。筐体色: 赤または灰（特注色可）。

認証

• UL / cUL (ファイル参照: E230764)
• IECEx (IECEx ULD 19.0008X)
• ATEX (DEMKO 19 ATEX 2141X)
• CSFM (7136-2279:0504)
• UKCA (UL21UKEX2132X)
• INMETRO (IEx 24.0158X)
• DNV (TAA00003KC)

技術仕様

• 定格出力: 25 Watts RMS
• バージョンA SPL: 104dB ±3dB @ 1W @ 1m (Pink); 119dB ±3dB @ 25W @ 1m (定格); 123dB(A) @ 1m at 1.3kHz (最大)
• バージョンD SPL: 89dB ±3dB @ 1W @ 1m (Pink); 98dB ±3dB @ 25W @ 1m (定格); 108dB(A) @ 1m at 1.3kHz (最大)
• 25/70V タップ（バージョンA）: 25W / 12.5W / 6W / 2W / 1W（インピーダンスはデータシート参照）
• 70V タップ（低インピーダンスオプション記載）: 25W / 12.5W / 6W / 2W
• 100V タップ: 25W / 12.5W / 6W / 2W
• 低インピーダンス: 8 Ω または 16 Ω
• Qファクター: 3.1 @ 500Hz; 2.8 @ 1kHz; 6.4 @ 2kHz; 13.2 @ 4kHz; 13.8 @ 8kHz
• 指向性指数: 4.9 @ 500Hz; 4.5 @ 1kHz; 8.1 @ 2kHz; 11.2 @ 4kHz; 11.4 @ 8kHz
• 周波数範囲: 400Hz〜8,000Hz
• DCライン監視: 2.2µF コンデンサ（トランス）; 470µF（低インピーダンス）
• 防護等級: EN60529: IP66/67; UL50E / NEMA250: 4/4X/3R/13
• 筐体材質: マリン等級 LM6 アルミ合金
• 表面処理: クロメート処理と粉体塗装 — ISO 12944-6 CX, C5VH & C5H
• 標準ケーブルエントリ: 1 × 1/2" NPT & 2 × M20（ねじアダプタ使用可）
• 端子: 0.5–2.5mm² (20–14 AWG), 重複
• アーススタッド: M5
• 筐体容量: <2 リットル
• 設置温度（バージョンA）: NEC: -55°〜+85°C; CEC/IECEx/ATEX: -55°〜+75°C
• 設置温度（バージョンD）: NEC Class Div: -40°〜+70°C; NEC Class Zone / CEC: -55°〜+75°C
• 保管温度: -55°〜+85°C
• 相対湿度: 95%（高湿度・高温環境ではトロピカル仕様を推奨）
• MTBF (V100/V070/V725): 630.69 年 / 5,524,861 時間（MIL-217）
• MTBF (R008/R016): 830.22 年 / 7,272,727 時間（MIL-217）
• 重量: ラインバージョン: 4.5 kg; 低インピーダンス: 4.2 kg
