多機能ビーコン GNExB1X05

点滅フラッシュフラッシュ

製品概要

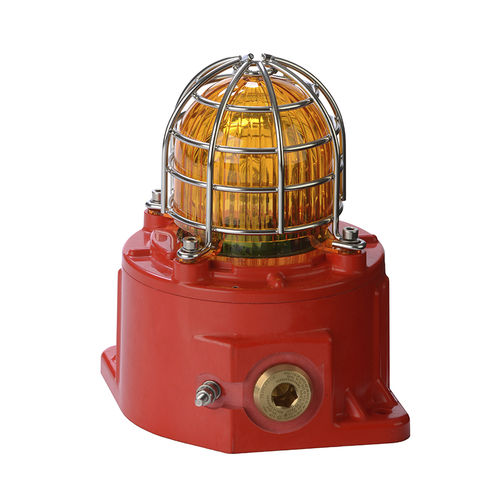

GNExB1X05は、危険場所向けにIECExおよびATEX認証を取得した耐爆型5ジュールのキセノンストロボビーコンです。UV耐性のあるGRP筐体と広い動作温度範囲により、Zone 1、2、21、22での高視認性安全信号用途に適しています。

特長

• 耐爆型UV耐性GRP（ガラス繊維強化ポリエステル）筐体
• 保護等級 IP66/67
• マルチビ―コンシステムでの自動同期
• DC版は3段階のフラッシュレート選択とリモートでのレート切替機能
• 衝撃・振動に対して機械的に固定されたユーザー交換可能なキセノン管
• ガラスレンズとステンレス製ガード、ステンレス金具
• 現場交換可能なUV安定PC製カラーフィルター（アンバー、ブルー、クリア、グリーン、マゼンタ、レッド、イエロー）
• 二重ケーブル引き込みとデイジーチェーン用の二重端子
• 標準でSIL1、IEC61508(2010)に基づくSIL2 Route 2H対応可能

仕様
エネルギー：5 Joules (5Ws)
フラッシュレート：DC：1Hz（60fpm）、1.5Hz（90fpm）およびダブルフラッシュ；AC：1Hz（60fpm）
アラーム段数：DCユニット — 2（ダブルストライクパターンはリモート切替可）
ピークカンデラ（エネルギーから計算）：500,000 cd
有効光度（計算値）：250 cd
測定ピークカンデラ（IES基準）：45,449 cd
測定有効光度（IES、クリアレンズ）：117.93 cd
DC電圧：12Vdc（10–14Vdc）、24Vdc（20–28Vdc）、48Vdc（42–54Vdc）
AC電圧：115Vac（110–125Vac）、230Vac（220–240Vac）
保護等級：IP66/67
筐体材質：UV耐性GRP
動作温度：-50°C〜+70°C
ケーブル引入口：2 x M20 ISO（止めプラグ1個付属）；M25、1/2"、3/4" NPTへのアダプタ対応可
端子：0.5–2.5 mm²（20–14 AWG）
筐体容量：< 2 litres
管寿命：500万フラッシュで放射が70%に低下
MTBF（MIL 217）：DC 1,687,763 h；AC 2,032,520 h

消費電流
12V dc（10–14V dc）：437 mA（インラッシュデータあり）
24V dc（20–28V dc）：254 mA（インラッシュ 1.09 A 5 ms）
48V dc（42–54V dc）：158 mA
115V ac（110–125V ac 50/60Hz）：95 mA
230V ac（220–240V ac 50/60Hz）：54 mA

部品コード / オプション
製品ベース：GNExB1 — タイプ X05（5 Joule キセノンストロボ）
電圧コード：DC012、DC024、DC048、AC115、AC230
ケーブル引入口コード：A = 2 x M20；B = 2 x 1/2" NPTアダプタ；C = 2 x 3/4" NPTアダプタ；D = 2 x M25；E/F/G = 単一アダプタオプション
止めプラグ/アダプタ材質：B = 黄銅；N = ニッケルめっき黄銅；S = ステンレス鋼
ガードオプション：A4 316 ステンレス鋼；付属品：ポール取付キット、サンシェードキット

承認

• IECEx UL 15.0003X
• ATEX DEMKO 15ATEX1448X
• UKCA UL21UKEX2136X
• TR‑CU Ex EAC
• PESO / CCOE
• INMETRO
• IEC61508(2010) に基づく SIL1 & SIL2 Route 2H

コーディング

• II 2G Ex db IIC Gb T6 Ta -50°C to +40°C
• II 2G Ex db IIC Gb T5 Ta -50°C to +55°C
• II 2G Ex db IIC Gb T4 Ta -50°C to +70°C
• II 2D Ex tb IIIC Db T110°C Ta -50°C to +70°C

レンズ色ごとの有効カンデラ係数
アンバー：0.70
ブルー：0.24
クリア：1.00
グリーン：0.25
レッド：0.23
イエロー：0.93

技術仕様

• モデル：GNExB1X05
• タイプ：5 Joule キセノンストロボビーコン
• 測定有効光度：117.93 cd（クリアレンズ）
• 測定ピークカンデラ：45,449 cd（IES参照）
• 電圧：10–14Vdc、20–28Vdc、42–54Vdc、110–125Vac、220–240Vac
• 保護等級：IP66/67
• 筐体：UV耐性GRP；A4 316 ステンレスガードオプション
• 動作温度：-50°C〜+70°C
• 重量：1.5 kg
