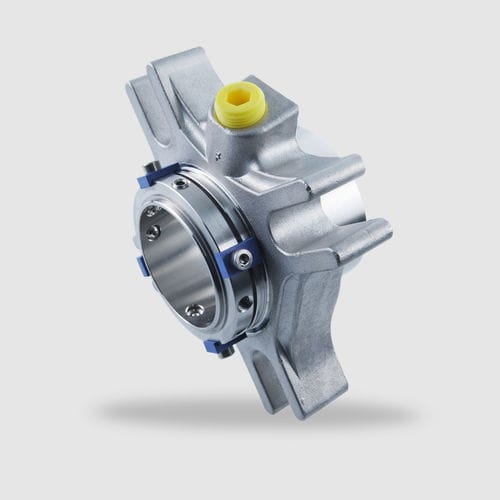

カートリッジ式メカニカルシール

ポンプ金属製スチール製

シングルシール カートリッジ バランス型 回転方向に依存しない シングルシールは接続なし（-SNO）、フラッシュ（-SN）、リップシール（-QN）またはスロットルリング（-TN）と組み合わせたクエンチ付きがあります。 ANSIポンプ（例：-ABPN）、偏心ネジポンプ（-Vario）用の追加型があります。 利点 標準化のための理想的なシール パッキン交換、レトロフィット、純正品に汎用的に使用可能 シール室の寸法変更が不要（遠心ポンプ）、ラジアル方向の取り付け高さが小さい。 O-リングの動的負荷によるシャフトの損傷がない。 長寿命 組立て済みユニットによる簡単な取付け ポンプ設計に合わせた個別対応が可能 お客様独自の仕様にも対応可能 動作範囲 Cartex-SN, -SNO, -QN, -TN, -Vario シャフトの直径 d1 = 25 ... 100 mm (1.000" ... 4.000") その他のサイズについてはお問い合わせください。 摺動面素材の組み合わせ BQ1 摺動速度：vg = 16 m/s (52 ft/s) 摺動面材料の組合せ Q1Q1またはU2Q1 滑り速度：vg = 10 m/s (33 ft/s) 軸方向の動き ±1.0mm、d1 ≥75mm ±1.5mm 材料 シール面炭化ケイ素 (Q1), カーボングラファイト樹脂含浸 (B), タングステンカーバイド (U2) シート：炭化ケイ素(Q1) 2次シールFKM（V）、EPDM（E）、FFKM（K）、パーフロロカーボンゴム/PTFE（U1) スプリングハステロイ®C-4 (M) 金属部品。CrNiMo鋼(G)、CrNiMo鋳鋼(G) 推奨用途 プロセス産業 石油化学工業 化学工業 製薬業界 発電所技術 パルプ・製紙産業 水・廃水技術 鉱業 食品・飲料 砂糖産業 汎用的なポンプ 遠心ポンプ 偏心ネジポンプ プロセスポンプ
