一次シール面をダイヤモンドフェースで接着
回転リングのための安全なカップ付きリテーナー
双方向性

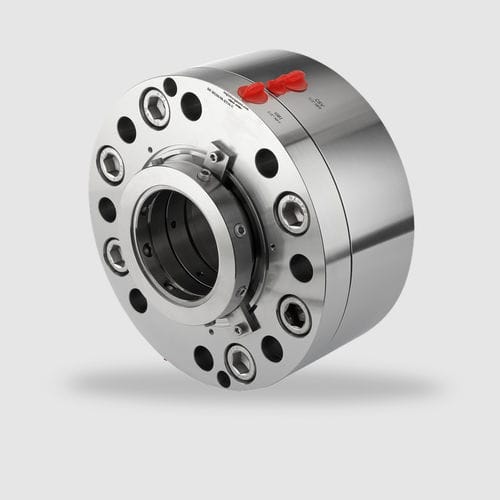

カートリッジユニット
シングル、ダブル、タンデム、中間ラビリンス付タンデムシールをラインアップ
エタン、CO2、その他蒸気マージンの少ないアプリケーションに最適です。
このタイプのシールは、ポンプ運転中に液相と気相の両方を扱うことができます。
特長
競合品に比べ、リーク率が大幅に低い
長寿命
磨耗や接触がない
セルフクリーニング可能な3次元ガス溝
高いガス膜剛性
実績があり、信頼性が高く、経済的なソリューション
極端に狭い設置スペースでも調整可能 - レトロフィットの導入も容易
動作範囲
シャフトの直径
D = 32 ... 154 mm (1.26インチ... 6.06インチ)
PTFEオプション付き: -100 °C ...100 °C ~ +200 °C (-148 °F ~ +392 °F)
摺動速度
vg = 0.6 ... 140 m/s (2 ... 459 ft/s)
上記動作範囲外の用途については、お問い合わせください。
材質
一次側シートとシール面炭化ケイ素、ダイヤモンドフェイスボンディング
二次側シートとシール面炭化ケイ素、DLCコーティング。オプションでDFコーティングも可能
セカンダリーシールFKM、PTFE(DF-PDGS6)、またはその他のエラストマー(製品ガス組成による
金属部品: 1.4006(410)およびその他のステンレス鋼
規格および認証
NACE
推奨用途
石油・ガス産業
精製技術
石油化学産業
炭化水素の用途
CO2用途
---
