レーザー調整システム XT920

軸巻き物工作機械用

概要
Easy-Laser® XT920 Geometric 測定システムは、産業環境向けのモジュール式幾何測定ソリューションです。直線度、平面度、直角度、平行度および水平度を幅広い用途で計測できます。本システムは4種類のレーザー送信機（XT20、XT21、XT22、XT23）から選択可能で、一般的なブラケットを含み、将来の測定ニーズに合わせて拡張できます。

適切なレーザー送信機の選択
XT920 では XT20、XT21、XT22、XT23 のいずれかを選択できます。XT22 は最も長い到達距離と高度な光学特性を備えており、選択は測定距離、ビーム径、必要な機能に応じて行ってください。

1台の検出器で多用途
幾何検出器 XT7 は静止ビームと回転ビームの検出に対応しており、新しい送信機を追加しても同一検出器を継続して使用できます。大型の前面ディスプレイによりセットアップと測定が案内され、TruePSD 20x20 mm センサ、Bluetooth 通信、IP66/67 の防塵防水性能を備えています。

ニーズに合わせたシステム構成
XT920 は実用的なブラケット一式が付属します。標準アクセサリを追加するか、特定作業向けにカスタムブラケットを設計してください。XT7 の PSD 配置は XT70-M 測定ユニットと一致しており、異なる XT システム間でのブラケットやコンポーネントの組み合わせが容易です。

主要な特長

• 高精度測定 — 高精度のレーザー送信機と XT7 検出器により、要求の厳しい産業用途で正確な計測が可能です。
• 多用途のブラケット — 安定性、再現性、効率的なセットアップを考慮した設計。
• マルチプラットフォーム互換 — Easy-Laser 表示ユニットや iOS/Android デバイスと連携し、データ表示・記録が可能。

よく使われるプログラム（例）

• 基本的な平面度 — 2列の点（各列 2–8 点）を用いて基礎やフレームの平面度を確認します。別途レーザー送信機が必要です。
• 直線度 — 長尺シャフト、ロール、ベアリングジャーナル、ベース、レール、機械構造物などを測定。水平・垂直の整列結果をグラフィカルおよび数値で表示し、自動 Best-fit 計算を行います。（XT20 または XT22 が必要。）
• Values – 拡張アプリケーション — 適切なユニットとブラケットを用いればほとんどの幾何測定に対応し、機械据付全体に有用です。インターフェースは最大 4 台のユニットを表示でき、測定点ごとの自動記録やメモに対応します。

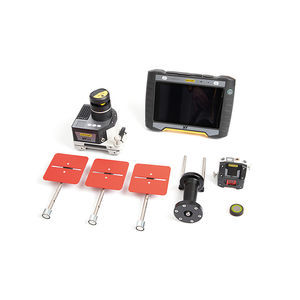

システム構成部品（例：同梱または選択可能）

• XT20 レーザー送信機
• XT21 レーザー送信機
• XT22 レーザー送信機
• XT23 レーザー送信機
• XT7 検出器
• レーザー送信機用マルチブラケット
• 回転ヘッド付きマグネットベース
• オフセットブラケット
• 伸縮ロッド

標準品として含まれる主要品

• 1 台 XT7 検出器
• 1 個 リモコン
• 1 個 XT レーザー送信機用マルチブラケット
• 1 個 回転ヘッド付きマグネットベース
• 2 個 マグネットベース
• 2 個 オフセットブラケット
• 4 本 ロッド 75 mm [2.95"]
• 8 本 ロッド 120 mm [4.72"]
• 1 巻 5 m 巻尺 [16.4']
• 1 個 充電器 (100–240 V AC)
• 1 本 DC 分岐ケーブル（充電用）
• 1 個 DC→USB アダプタ（充電用）
• 1 枚 光学部品用クリーニングクロス
• 1 個 USB メモリ（マニュアル収録）
• 1 セット 六角レンチ
• 1 セット XT レーザー送信機取り付け用ネジ

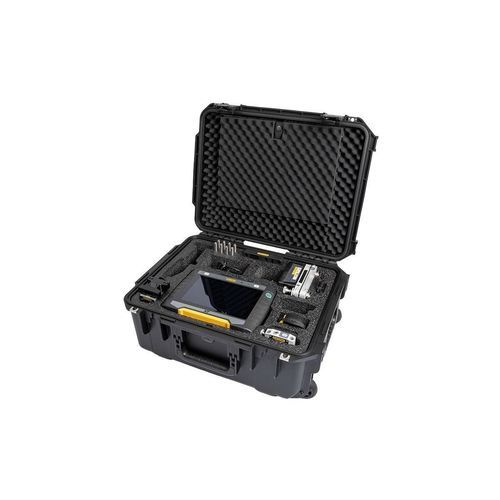

• 1 個 キャリングケース（キャスター付）
• 用途に合わせて追加する送信機：XT20、XT21、XT22 または XT23

検出器と送信機に関する注意
XT7 検出器は静止・回転ビームの検出に対応し、2 軸 TruePSD 20x20 mm センサ、Bluetooth 無線、内蔵 Li-ion バッテリ、分解能 0.001 mm、典型動作時間最大約 16 時間を備えます。XT 系送信機はモデルにより到達距離、ビーム径、機能が異なります（XT20/XT21/XT22/XT23）。

仕様

• システム名：XT920 Geometric
• Brand: Easy-Laser®
• 検出器：XT7 — 2 軸 TruePSD 20x20 mm；Bluetooth 無線；内蔵 Li-ion バッテリ；動作時間最大約 16 h；分解能 0.001 mm；静止ビーム測定精度 ±0.001 mm ±1%、回転ビーム ±0.01 mm ±1%；電子傾斜計 分解能 0.1°；温度センサ ±1°C；IP66/67；外形 WxHxD: 76 x 76.6 x 46.4 mm；重量 241 g。
• XT20 レーザー送信機 — ダイオードレーザー；波長 630–680 nm；レーザー安全クラス 2；出力 < 1 mW；開口部でのビーム直径 6 mm、20 m で 10 mm；測定範囲 半径 20 m；Bluetooth 無線；Li‑Ion バッテリ；動作時間最大約 30 h；ウォームアップ 15 min；動作温度 -10–50 °C；保護等級 IP55；表示 240x240 px；筐体 アノダイズドアルミ + PC/ABS + TPU；外形 WxHxD 147x126x152 mm；重量 2065 g。
• XT21 レーザー送信機 — ダイオードレーザー；波長 630–680 nm；クラス 2；出力 < 1 mW；開口部でのビーム直径 6 mm、約 12 m で 10 mm；測定範囲 最大 12 m；Li‑Ion バッテリ；動作時間最大約 16 h；ウォームアップ 15 min；保管 -20–50 °C；相対湿度 10–95%。
• XT22 レーザー送信機 — ファイバ結合ダイオードレーザー；波長 630–680 nm；クラス 2；出力 < 1 mW；開口部でのビーム直径 6 mm、40 m で 13 mm；測定範囲 半径 40 m；Bluetooth 無線；Li‑Ion バッテリ；動作時間最大約 30 h；ウォームアップ 15 min；動作温度 -10–50 °C；レーザープレーン平坦度 ±0.01 mm/m。
• XT23 レーザー送信機 — ダイオードレーザー；波長 630–680 nm；クラス 2；出力 < 1 mW；開口部でのビーム直径 6 mm、40 m で 13 mm；測定範囲 20–40 m（通信に依存）；Bluetooth 無線（40 m 範囲記載）；Li‑ion バッテリ；動作時間最大約 16 h；ウォームアップ 15 min；動作温度 モデルにより 0–50 °C；レーザープレーン平坦度 ±0.01 mm/m；ビーム間の直角度 ±0.01 mm/m（モデル依存）。
• 一般的な環境・操作性：多くのコンポーネントは屋外/産業用途向けに設計；相対湿度 典型 10–95%；保管温度 典型 -20–50 °C；筐体 材料：アノダイズドアルミニウム、PC/ABS、TPU；アクセサリやブラケットによりシステム拡張可能。
