平坦度測定器 XT915

概要
Easy-Laser XT915 平面度測定システムは、主にフランジや回転軸受の検査、およびその他の産業用平面度測定向けに設計されています。XT915 は、長距離で迅速かつ再現性のあるフランジ検査を必要とするメーカーに適しています。システムにはドキュメントが付属します。

主な特長

• 回転するレーザーヘッド（XT21）をモーターで駆動し、連続的なレーザープレーンを生成することで高速測定を実現。
• 最大12 m [40'] の測定範囲で長スパンのフランジ検査に対応。
• 粗合わせ用のアライメントターゲットが3個あり、セットアップを簡素化・高速化。
• 測定手順を案内する Flange flatness ガイドプログラムにより、操作を順に誘導し測定直後に結果を表示。
• ワンハンドで扱える平面度ブラケットにより、標準マグネットベースよりも検出器の位置決めが容易。
• 高解像度の検出器プローブ（XT7）と長時間動作で産業用途に適合。
• さらに高精度・長距離や幾何学測定を必要とする場合は XT920 へのアップグレードが可能。

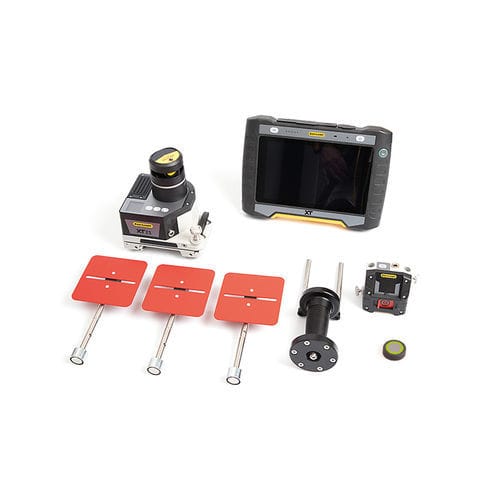

システム構成 / 同梱品

• XT7 検出器（2軸 TruePSD 20×20 mm）
• XT21 レーザートランスミッタ（モーター駆動回転ヘッド）
• ターゲット 100×100 mm（通常 3 個）
• XT 平面度ブラケット（手動操作の検出器ブラケット）
• リモコン
• 巻尺 5 m [16.4']
• 充電器（100–240 V AC）、DC 分岐充電ケーブル、DC→USB アダプタ
• 光学用クリーニングクロス、マニュアル収録 USB メモリ、六角レンチセット
• キャリーケース（車輪付）

使用方法
回転するレーザープレーンが測定領域を覆うように XT21 を設置します。粗合わせ用ターゲットで概略位置合わせを行い、平面度ブラケットを用いて各測定位置に検出器を配置して値を記録します。プログラムが操作手順を案内し、測定直後に平面度結果を表示します。

仕様

• 測定距離：最大 12 m [40']
• レーザープレーンの平面度：±0.01 mm/m [±0.01 mils/inch]
• XT7 検出器 — タイプ：2軸 TruePSD 20×20 mm [0.79×0.79"]
• XT7 — 通信：Bluetooth
• XT7 — 内蔵バッテリー：Li‑Ion 充電式
• XT7 — 動作時間（連続使用）：最大 16 時間
• XT7 — 分解能：0.001 mm [0.05 mils]
• XT7 — 測定精度：固定ビーム ±0.001 mm ±1 %；回転ビーム ±0.01 mm ±1 %
• XT7 — 電子傾斜計：分解能 0.1°
• XT7 — 温度センサ：±1 °C 精度
• XT7 — 防塵防水等級：IP66/67
• XT7 — 使用温度：-10–50 °C [14–122 °F]
• XT7 — 保存温度：-20–50 °C [-4–122 °F]
• XT7 — 相対湿度：10–95 %
• XT7 — 外装：アルマイト加工アルミニウム + PC/ABS + TPE
• XT7 — 寸法（W×H×D）：76 × 76.6 × 46.4 mm [3.0 × 3.0 × 1.8"]
• XT7 — 重量：241 g [8.5 oz]
• XT21 レーザートランスミッタ — 種類：ダイオードレーザー
• XT21 — 波長：630–680 nm
• XT21 — 安全クラス：クラス 2
• XT21 — 出力：< 1 mW
• XT21 — ビーム直径：開口部で 6 mm [0.24"]、12 m [40'] で約 10 mm [0.39"]
• XT21 — 測定範囲：最大 12 m [40']
• XT21 — バッテリー：Li‑Ion 充電式
• XT21 — 動作時間（連続使用）：最大 16 時間
• XT21 — ウォームアップ時間：15 分
• XT21 — 動作温度：0–50 °C [32–122 °F]
• XT21 — 保存温度：-20–50 °C [-4–122 °F]
• XT21 — 相対湿度：10–95 %
• XT21 — レーザープレーン平面度：±0.01 mm/m
• XT21 — TFT 表示：240 × 240 px、RGB
• XT21 — 外装：アルマイト加工アルミニウム + PC/ABS + TPU
• XT21 — 寸法（W×H×D）：147 × 168 × 147 mm [5.79 × 6.62 × 5.79"]
• XT21 — 重量：2060 g [72.66 oz]
