製品概要

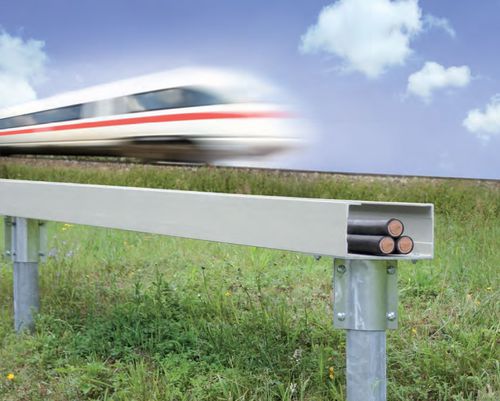

Ebo SystemsのGRP製ケーブルトラフSPは、狭隘地、立入困難地、地形が不均一な場所での設置向けに設計されています。本システムはGRPトレイと熱間亜鉛めっき（HDG）製の支持・固定構造を組み合わせ、柔軟で経済的かつ軽量な設置を実現します。標準長さは6 mで、工場加工の貫通穴と事前組立て済みのコネクタにより迅速な施工が可能です（場合によっては一人施工も可能）。

適用分野

• 鉄道
• 車両（列車）
• 地下鉄
• その他の輸送インフラ

システム特長・利点 - 材料

• 腐食しない
• 高度に絶縁性、接地不要
• 高い誘電強度
• 難燃性：UL 94 V0
• ハロゲンフリー
• 耐UV
• リサイクル可能

システム特長・利点 - 施工

• 軽量で取り扱いが容易
• 簡易かつ迅速な施工
• 工場加工の取付穴付き
• 納入長さ：6 m
• 現場での迅速な接続を可能にするプレ組立コネクタ
• 連続設置により支持間隔の変更に対応
• 柱長さを変えることで高さ調整が可能
• 不整地の地形にも適応

耐荷重性
鉄道局の仕様およびMannesmann Arcor（Vodafone）に準拠した高い機械的耐力を有します。

• 同等性番号：EBA / 21AZ2 / 0029/9（1999年11月16日付）
• DB Systel GmbH承認：T.SVN 15 10/12（2010年05月27日付）

高架およびケーブル支持のためのコンパクトシステム

• 着脱可能なカバー付きトレイ
• 最大6 mの自立型トレイ
• 支持柱：HDG材（熱間亜鉛めっき）
• ポールヘッド：HDG材
• カバー固定：防犯用Torxビスとケージナット

支柱およびポールヘッド固定ユニット
ポールヘッドは高さ調整が可能で、不整地では可動ヘッドにより三方向の調整が可能です。固定ユニットは一体構造で迅速な施工を実現します。全てのボルトはM10x25の標準サイズです。ポールヘッド上部の長穴により、施工時の位置補正が可能です。

カバー
重ね合わせ式のスリーブにより水の浸入を防ぎます。GRPカバーは防錆性のあるTorxタイプのインパーネーブル（impregnable）ネジとケージナットで固定され、重ね合わせスリーブ方式で水侵入を防止します。

継手板およびコネクタ
U字型コネクタはAISI 316ステンレス製で、各トレイの接続を確実に固定します。6 mの各ユニットは片側にボルトで接合された継手を工場で組付けた状態で納品されます。ビスはラウンドヘッドでケーブル損傷を防止します。設置時はトレイ長さ間に6 mm、トレイカバー間に8 mmの隙間を確保してください。継手板は工場で予め組付けられています。

仕切板
機能や電圧の異なるケーブルを分離するための仕切板です。仕切板はケーブルの重量でトレイ底部に保持され、設置時に追加の固定具は不要です。

組立指示（支持間隔）

• 支持間隔3 m用のSPシステム：第1支柱設置後、第2支柱は基部穴位置を合わせるため約2.25 mに設置してください。
• 支持間隔6 m用のSPシステム：第1支柱設置後、第2支柱は基部穴位置を合わせるため約4.50 mに設置してください。

技術仕様

• 製品ファミリ / 型式：SP
• 材質（トレイ＆カバー）：GRP（ガラス繊維強化ポリエステル）
• 支持材：HDG（熱間亜鉛めっき）製ポールおよびヘッド
• コネクタ材質：AISI 316ステンレス製U字コネクタ
• 標準ボルト：M10x25
• 納入長さ：6 m
• トレイ長さ間の推奨隙間：6 mm
• トレイカバー間の推奨隙間：8 mm
• カバー固定：Torxタイプの防錆ビスとケージナット
• 難燃分類：UL 94 V0
• 電気特性：高度に絶縁、誘電強度が高く接地不要
• 環境特性：ハロゲンフリー、耐UV、リサイクル可能、腐食しない
• 認証：EBA / 21AZ2 / 0029/9 (16.11.1999)
• 承認：DB Systel GmbH T.SVN 15 10/12 (27.05.2010)
