不特定多機能制御装置 #4568

概要
Meadowlark Optics の液晶コントローラは、液晶可変遅相器および互換性のある LC 光学素子のベンチトップ制御と変調を提供します。アナログ（スタンドアロン）とデジタル（インターフェース）の構成があり、再現可能な遅相状態やマルチチャネル同期を必要とする実験室用途およびシステム用途に対応します。

主な特長

• 液晶可変遅相器および互換 LC 光学素子のベンチトップ制御
• アナログ単体コントローラとデジタルインターフェースの選択肢
• デジタルユニットはUSB接続、アナログユニットはオプションのバッテリ駆動に対応

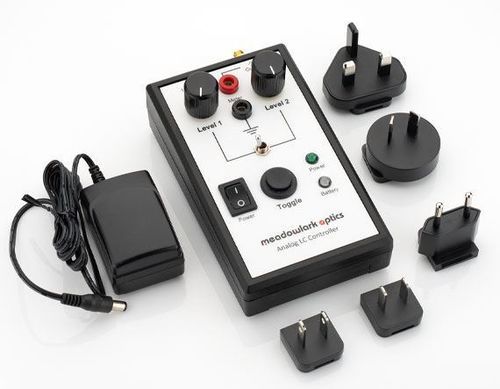

アナログ液晶コントローラ
アナログコントローラは即時の単独ベンチ動作を想定して設計されています。独立した電圧調整により、2つの再現可能な遅相状態を選択でき、手動トグルでそれらの間を変調できます。ノブ間のバナナジャックは、LCデバイスの接続を妨げることなく連続的な電圧監視を可能にします。各遅相器には、遅相対電圧の測定曲線が付属し、遅相と電圧の正確な相関に使用できます。国際対応アダプタ付きの外部電源が同梱されており、フィールド使用のためのオプションバッテリ運用にも対応します。

液晶デジタルインターフェース
デジタルインターフェースは、電圧および温度の検出と制御を備えた2つの独立チャネルをサポートします。各チャネルには専用のSMB I/Oコネクタがあり、複数の外部制御オプションを提供します。"set-and-go" の自律動作モードにより、コンピュータなしでの運用が可能です。2 kHzの矩形波出力を提供し、振幅は正弦波、矩形波、三角波、のこぎり波、過渡ネマティック効果波形などで変調できます。付属の CellDRIVE 5000 ソフトウェアは複数セルの制御を容易にし、チャネルごとに個別の同期出力を提供します。

デジタルインターフェース パッケージ内容（概要）

• コントローラ本体
• 前面パネルSMB I/Oコネクタ
• ユーザーマニュアル
• USBケーブル
• 電源と電源ケーブル
• 温度検出および制御機能
• CellDRIVE 5000 ソフトウェア
• National Instruments LabVIEW 仮想計器ドライバ

用途

• 液晶遅相器のベンチトップ制御と変調
• 再現可能な遅相状態を必要とする実験室実験
• 複数チャネルにわたる同期または変調された LC 制御を必要とするシステム

仕様

• コントローラ種類：アナログ（スタンドアロンベンチ）およびデジタルインターフェース（CellDRIVE 5000 制御）
• アナログコントローラ：2つの選択可能な遅相状態用の独立電圧調整、手動トグルによる変調、電圧監視用バナナジャック
• デジタルインターフェース：電圧および温度検出と制御を備えた2独立チャネル；チャネルごとのSMB I/Oコネクタ；set-and-go 自律動作
• デジタル出力：2 kHz 矩形波；正弦、矩形、三角、のこぎり、過渡ネマティック効果波形での振幅変調対応
• 同梱ソフトウェア：複数セル制御および同期出力用 CellDRIVE 5000
• 同梱ドライバ：NI LabVIEW 仮想計器ドライバ
• 給電オプション：外部電源付属；アナログコントローラはオプションのバッテリ駆動対応；国際アダプタ付属
• 校正：各 LC 遅相器には遅相 vs 電圧の測定プロットが付属し、正確な相関に使用可能
