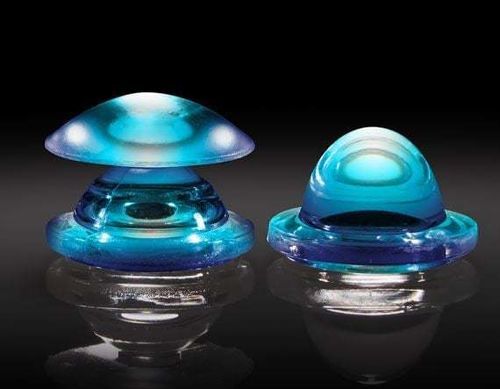

球形レンズ #4701

シリコン可視光学機器用

製品概要
LumenFlow の表面実装光学素子は、光学効率が高く、コンパクトで薄型のパッケージによりフォトニクスアセンブリに容易に統合できます。厳しい公差で成形され、ロット間で再現性のある性能を確保します。SMT 部品と同時に PCB 上へ自動搭載・はんだ付けできるよう設計されており、大量生産のワークフローに対応し、組立コストとサイクルタイムを低減します。

主な特長

• 照明プロファイルをカスタマイズできる5種類のレンズ形状
• UV-A〜可視光〜近赤外域で90％以上の光学効率
• SMT プロセスに対応した高精度配置用のはんだパッド

材料および環境耐性
光学用シリコーン製で、溶融やリフローしない構造、動作温度は最大200°Cに対応します。シリコーン構造は耐水性・耐浸漬性があり、UV 耐性、耐衝撃性および環境摩耗に強く、過酷な用途でも長期的な安定性を提供します。

光学性能とオプション
幅広い焦点距離とフォームファクタで提供。機械視覚、センシング、UV-A〜1.6 µm の照明用途に適します。幅広いビーム角および視野角を用意しており、これらは出力光強度の50％および10％に対応する角度（FWHM、FWTM）として表記され、様々な照明パターンの作成を可能にします。

製造と組立
SMT 部品との自動搭載・はんだ付けを前提に設計されており、大量生産のワークフローをサポートし、組立コストとサイクルタイムを削減します。厳しい公差で成形され、生産での再現性のある性能を確保します。

技術仕様

• ファミリー: LumenFlow Surface-Mount Optics
• レンズ形状オプション: 照明プロファイルをカスタマイズする5種類の形状
• 光学効率: UV-A〜可視〜近赤外で90％以上
• 波長範囲: UV-A〜1.6 µm
• 材料: 光学用シリコーン
• 動作温度: 200°C
• 環境特性: 耐水性、浸漬可能、耐UV、耐衝撃・耐摩耗
• 取り付け: SMT 対応の高精度 PCB 配置用はんだパッド
• ビーム/フィールド角メトリクス: 出力強度の50％（FWHM）および10％（FWTM）に対応する角度値として提供
