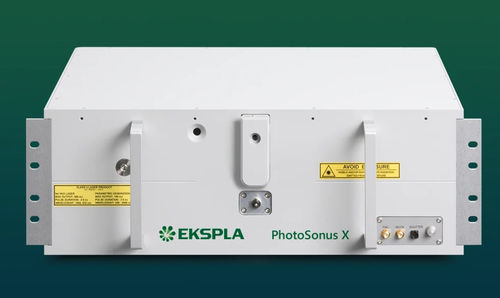

パルスレーザー システム PhotoSonus X

トリガード固体赤外線

PhotoSonus Xは、フォトアコースティックイメージング用に設計された高出力DPSS可変レーザーであり、迅速なサンプルスキャンと高解像度イメージングが必要な前臨床および臨床アプリケーションに適しています。その高出力エネルギー、広範な波長調整範囲、最大100 Hzの繰り返し率、および迅速な波長切り替えにより、高データ取得率と高解像度イメージングに理想的です。システムはダイオードポンプ固体レーザープラットフォームに基づいており、フラッシュランプポンプレーザーと比較して静かな動作を保証し、特に臨床環境に有益です。レーザーの出力はほぼすべてのタイプのファイバーバンドルと結合でき、内部エネルギーメーターや自己テスト機能を備えた電気機械シャッターなどのオプション機能により、臨床フォトアコースティックアプリケーションでの認証に対応しています。よく設計されたシステム設計とダイオードポンプ技術により、高い信頼性と低い運用コストが保証されます。

特徴

• 660〜1300 nmの超広帯域信号調整範囲
• 完全にモーター駆動の波長調整
• 迅速な波長切り替え
• 外部トリガー可能
• OPOからの高い、最大90 mJのパルスエネルギー
• 100 Hzまたは50 Hzのパルス繰り返し率
• 認証対応
• 静かな動作 < 60 dB
• 単一ハウジングに統合されたDPSSポンプレーザーとOPO
• ファイバーバンドルまたはファイバー出力
• 同じ出力を通る信号とアイドラー（オプション）
• 統合エネルギーメーター（オプション）
• レーザー自己テスト機能を備えた電気機械出力シャッター

仕様

• モデルバリエーション： PhotoSonus X-50、PhotoSonus X-100
• 波長範囲： 信号：660〜1300 nm; アイドラー（オプション）：1065〜2600 nm
• OPO出力最大パルスエネルギー： X-50：>90 mJ; X-100：>50 mJ
• パルス繰り返し率： X-50：50 Hz; X-100：100 Hz
• スキャンステップ： 信号：0.1 nm; アイドラー：1 nm
• パルス持続時間： 2〜5 ns
• 信号線幅： < 15 cm⁻¹ at 700 nm以上
• 典型的な信号ビーム直径（1/e²）： 6 ± 1 mm
• 制御インターフェース： LAN、RS232
• 冷却： クローズドループ空気-水冷却（外部チラー使用）
• ユニットサイズ（W × L × H）： 551 × 400 × 162 mm
• 電源サイズ（W × L × H）： 483 × 390 × 140 mm
• アンビリカル長： 0.5 m
• 動作室温度： 18〜27 °C
• 相対湿度： 20〜80%（非凝縮）
• 電力要件： 100〜240 V AC、単相、50/60 Hz
• 消費電力： < 2 kW

追加の注意事項

• レーザーは常に主電源に接続されている必要があります。1時間以上切断された場合、電源を入れる前に数時間のウォームアップ期間が必要です。
