中赤外域分光器 Scanning SFG

研究開発用化学用途卓上

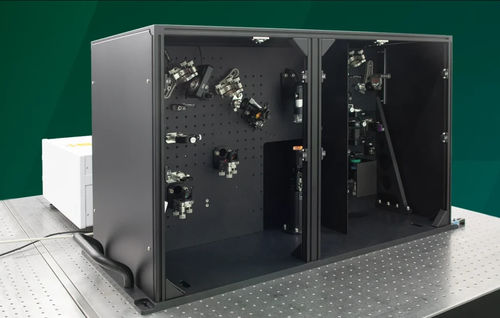

走査型SFG分光計は、表面および界面のその場調査のために設計されたピコ秒走査和周波数生成（SFG）振動分光計です。測定中に波長がポイントごとに変更される狭帯域中赤外パルスを利用し、SFG信号は高感度と選択性を実現するために時間ゲート付き光電子増倍管で記録されます。

利点

• 表面層の分子の配向に対して感度と選択性がある
• 本質的に表面特異的
• 吸着種に対して選択的
• 分子のサブモノレイヤーに対して感度がある
• 光がアクセス可能なすべての界面に適用可能
• 非破壊的
• 高いスペクトルおよび空間分解能を持つ

用途

• 固体、液体、ポリマー、生体膜、およびその他のシステムの表面および界面の調査
• 表面構造、化学組成、分子配向の研究
• 過酷な環境でのリモートセンシング
• 実際の大気下での表面反応の調査、触媒作用、表面動力学
• エピタキシャル成長、電気化学、材料および環境問題の研究

和周波数生成振動分光法

• SFG-VSは、表面および界面のその場調査のための強力で多用途な方法です
• パルス可変IRレーザービームと可視ビームを組み合わせて、和周波数で出力を生成します
• 界面での対称性の破れにより、非常に表面特異的です
• 表面振動遷移に関するスペクトル情報を提供します
• 界面での分子群の秩序と配向に関する詳細な情報の抽出を可能にします

システムの特徴と設計

• ピコ秒モードロックNd:YAGレーザーと光学パラメトリックジェネレーターを1つのユニットに統合
• PMTベースの信号検出器、データ取得システム、専用LabView®ソフトウェアを備えた分光モジュール
• 広いスペクトル範囲への迅速なアクセスのための高速波長スキャン（スイープ）
• 広いスペクトル領域：625から4300 cm⁻¹まで自動調整
• 高いスペクトル分解能（3 cm⁻¹）
• 偏光光学系の簡単な調整
• 2ユニット設計：レーザー光源PT501と分光モジュール
• 検出システムの時間ゲートによりノイズを低減し、照明された部屋での操作を可能にします
• サンプルの損傷を避けるための調整可能なIRビームスポットサイズ
• IR（標準）、VIS、およびSFG（オプション）のモーター駆動偏光スイッチ
• SFGスペクトルの正規化のための連続エネルギーモニタリング
• さまざまな拡張（例：Langmuir-Blodgettトラフ、温度/湿度制御）のための大きなカスタマイズ可能なサンプルコンパートメント
• 安全のためにすべての高エネルギーパルスビームが封入されています。サンプルエリアには特別なカバーがあります

変更とオプション

• ダブルレゾナンスSFG分光計：表面での振動モードの電子状態への結合の調査を可能にします
• 位相感度SFG分光計：表面非線形応答係数の複雑なスペクトルの測定を可能にします
• 単一または二重波長VISビーム：532 nmおよび/または1064 nm
• 1または2つの検出チャネル：メイン信号とリファレンス
• 第2高調波生成表面分光オプション
• VISおよびSFGビームのモーター駆動偏光制御
• Langmuirトラフを収容するための大きなサンプルコンパートメント
• SFG信号のsおよびp偏光の同時測定

偏光制御

• デュアル検出システムでのSおよびP偏光の同時測定
• SFG、VIS、およびIRビームのモーター駆動偏光制御
• 分光計を開かずに測定するための偏光とエネルギー減衰の自動変更

アクセサリー

• 6軸サンプルホルダー
• 密閉された温度制御サンプルチャンバー
• Langmuirトラフ用の大きなサンプルエリア
• VISおよびIRビームの偏光制御のモーター駆動、SFG信号の偏光アナライザー

特性 / 技術仕様

• スペクトル範囲：625 – 4300 cm⁻¹（クラシックおよびダブルレゾナンス、VIS 532 nm）；1000 – 4300 cm⁻¹（VIS 420–680 nmおよび位相感度）
• スペクトル分解能：< 3 cm⁻¹
• スペクトル取得方法：走査および高速波長スイープ
• サンプル照明ジオメトリ：上側、反射
• 入射ビームジオメトリ：共進、非共線
• 入射角：固定、VIS ~60°、IR ~55°（オプション：調整可能）
• VISビーム波長：532 nm（クラシックおよび位相感度）；532 nmおよび調整可能420–680 nm（ダブルレゾナンス）
• 偏光（VIS、IR、SFG）：線形、選択可能な“s”または“p”、純度> 1:100
• サンプル上のIRビームスポット：調整可能、~200–600 µm（クラシックおよびダブルレゾナンス）；固定（位相感度）
• 感度：空気-水界面スペクトル（クラシックおよびダブルレゾナンス）；固体サンプルスペクトル（位相感度）
• レーザー光源モデル：PT501-SH
• パルス持続時間：29 ± 5 ps
• パルス繰り返し率：100 Hz
• ダブルレゾナンスSFG用UV-VISソース：PT401
• 物理的特性（フットプリント）：1300 × 1200 mm（クラシック）、1800 × 1200 mm（ダブルレゾナンス）、1400 × 1200 mm（位相感度）
