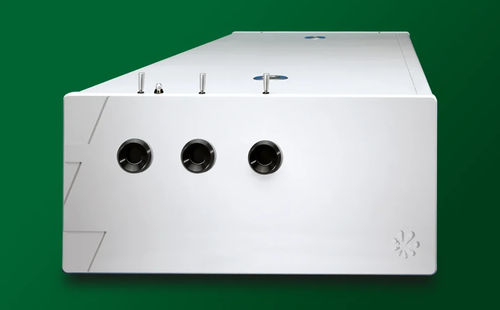

ナノ秒レーザー システム PhotoSonus T

Q switch可変実験用

PhotoSonus Tは、特に高いサンプルイメージング深度が必要な場合に、光音響イメージング用に設計された高エネルギー卓上チューナブルレーザーです。この高エネルギーチューナブルレーザーソースのデスクトップバージョンは、より大きな組織ボリュームのイメージングに最適化されており、ナノ秒光パラメトリックオシレーターとNd:YAG Qスイッチレーザーをコンパクトなハウジングに統合しています。

特徴

• 330〜2600 nmのハンズフリー自動波長調整
• 660〜1320 nmの超広帯域OPO信号調整範囲
• 660〜2600 nmの範囲で最大230 mJ、330〜660 nmの範囲で35 mJ
• 調整範囲全体で狭い線幅
• 3〜5 nsのパルス持続時間
• キーパッドまたはPCによるリモートコントロール
• 532 nmビーム用の別出力ポート; 1064 nmの出力はオプション
• OPOポンプエネルギーの監視
• 信号またはアイドラ範囲全体での高速波長切り替え

用途

• 光音響イメージング
• フラッシュフォトリシス
• 光生物学
• リモートセンシング
• 非線形分光法

説明
異なる出力パルスエネルギー値と繰り返し率を持つ3つのモデルが利用可能で、最も強力なモデルは230 mJ以上のパルスエネルギーを提供します。レーザーは、ほぼ全体の調整範囲で狭い線幅（<10 cm⁻¹）を維持し、さまざまな分光法の用途に適しています。システムは、提供されたLabVIEW™ドライバーを使用してキーパッドまたはPCを介してリモートで制御され、リモートパッドにはレーザー安全メガネを使用しても簡単に使用できるバックライトディスプレイが備わっています。メンテナンスは簡単で費用対効果が高く、フラッシュランプの交換はミスアライメントや性能低下なしに可能です。OPOポンプエネルギー監視システムは、光学部品の寿命を延ばすのに役立ちます。

利点

• 高パルスエネルギー（最大230 mJ）は、光音響イメージング用途に非常に有益です
• 優れた調整解像度（1〜2 cm⁻¹）は、高品質のスペクトル記録を可能にします
• 高い統合レベルは、実験室のスペースを節約します
• ミスアライメントなしのフラッシュランプ交換は、メンテナンスコストを削減します
• ポンプレーザーを含む完全なシステムの社内設計と製造は、信頼性のある保証および保証後のサービスとスペアパーツ供給を保証します
• 複数の制御インターフェース：USB、RS232、オプションのLANおよびWLANで簡単に統合可能
• 多様な実験設定のためのアッテネーターおよびファイバーバンドル結合オプション

オプション

• -SH：330〜660 nm範囲の効率的な二次高調波発生器
• -ER：拡張OPO信号範囲（T+モデルのみ）
• -FBC：ファイバーバンドル結合出力
• -ATTN：パルスエネルギーアッテネーター
• -H：1064 nmポンプ波長用の追加出力
• -EM：OPOエネルギーメーター
• -AW：水空冷電源

仕様

• 波長調整：330〜2600 nm（自動化）
• OPO信号範囲：660〜1320 nm（T-10、T-20）、660〜1064 nm（T+）
• OPOアイドラ範囲：1065〜2600 nm（すべてのモデル）
• SH（オプション）：330〜660 nm（T-10、T-20）、330〜530 nm（T+）
• 最大パルスエネルギー：OPO：150 mJ（T-10）、130 mJ（T-20）、230 mJ（T+）；SH：25 mJ（T-10）、21 mJ（T-20）、35 mJ（T+）
• 線幅：<15 cm⁻¹
• 調整解像度：1 cm⁻¹（信号/アイドラ）、2 cm⁻¹（SH）
• パルス持続時間：3〜5 ns（OPO）、4〜6 ns（ポンプレーザー）
• 典型的なビーム直径：7 mm（T-10、T-20）、9 mm（T+）
• 典型的なビーム発散：<2 mrad（OPO）、<0.6 mrad（ポンプレーザー）
• 偏光：信号ビーム水平、アイドラおよびSHビーム垂直
• ポンプ波長：532 nm
• パルスエネルギー安定性（標準偏差）：<2.5%
• パルス繰り返し率：10 Hz（T-10、T+）、20 Hz（T-20）
• ユニットサイズ（W × L × H）：456 × 821 × 270 mm
• 電源サイズ（W × L × H）：330 × 490 × 585 mm
• アンビリカル長：2.5 m
• 水消費量（最大20 °C）：<10 l/min
• 室温：18〜27 °C
• 相対湿度：20〜80%（非凝縮）
• 電力要件：200〜240 VAC、単相、50/60 Hz
• 電力消費：<1.5 kVA（T-10）、<2.5 kVA（T-20、T+）
• 清浄度：ISOクラス9以下

注意

• レーザーは常に主電源に接続されている必要があります。1時間以上切断された場合、電源を入れる前に数時間のウォームアップ期間が必要です。
