誘導モーター 4EL160 series
3相400V690 V

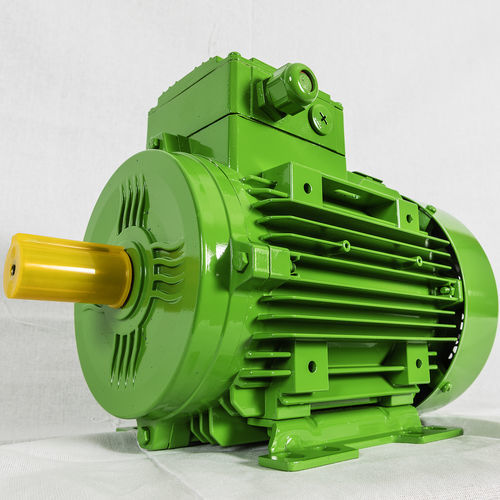

誘導モーター - 4EL160 series - ELK Motor - 3相 / 400V / 690 V
誘導モーター - 4EL160 series - ELK Motor - 3相 / 400V / 690 V
誘導モーター - 4EL160 series - ELK Motor - 3相 / 400V / 690 V - 画像 - 2
誘導モーター - 4EL160 series - ELK Motor - 3相 / 400V / 690 V - 画像 - 3
誘導モーター - 4EL160 series - ELK Motor - 3相 / 400V / 690 V - 画像 - 4
誘導モーター - 4EL160 series - ELK Motor - 3相 / 400V / 690 V - 画像 - 5
お気に入りに追加する
商品比較に追加する

特徴

タイプ
誘導, 3相
電圧
400V, 690 V
構造
アルミニウム製, リスケージ
IPコード
IP55
能率
IE4(スーパープレミアム効率クラス)
極数
4極, 2極
冷却
空冷式
応用
産業用
その他の特徴
低電圧, 高効率, ハイトルク
出力

11 kW, 15 kW, 18.5 kW
(14.96 hp, 20.39 hp, 25.15 hp)

アンペア数

18.9 A, 21 A, 25.6 A, 28.9 A, 31.4 A

トルク

35.6 Nm, 48.6 Nm, 59.8 Nm, 71.5 Nm, 97.5 Nm
(26.257213 ft.lb, 35.84552 ft.lb, 44.106217 ft.lb, 52.735694 ft.lb, 71.91231 ft.lb)

回転速度

1,470 rpm, 1,475 rpm, 2,950 rpm, 2,955 rpm
(9,236.2824 rad.min-1, 9,267.6983 rad.min-1, 18,535.3967 rad.min-1, 18,566.8126 rad.min-1)

直径

316 mm
(12.44 in)

使用温度

最大: 40 °C
(104 °F)

最少: -15 °C
(5 °F)

詳細

構造体形状 B5 / B3 / B35 / B34 端子箱位置トップ フレームサイズ 160 周波数 50Hz 慣性モーメント 0.03913 kg.m2 負荷 4/4 3/4 1/2 効率 92.6 % 92.6 % 92.6 % 力率 力率 0.91 絶縁クラス F (155°C) 温度上昇 B (80°K) 最大高度 1000m 冷却方法 IC 411 音圧レベル 74 dB(A) 振動クラス A デューティサイクル S1 (連続運転負荷) サービスファクター 1.25 回転方向 時計回り モーター重量 89.0 kg ベアリング DS (6309 ZZ) NS (6209 ZZ)

---

これは自動翻訳です  (英語の原文を読む)
