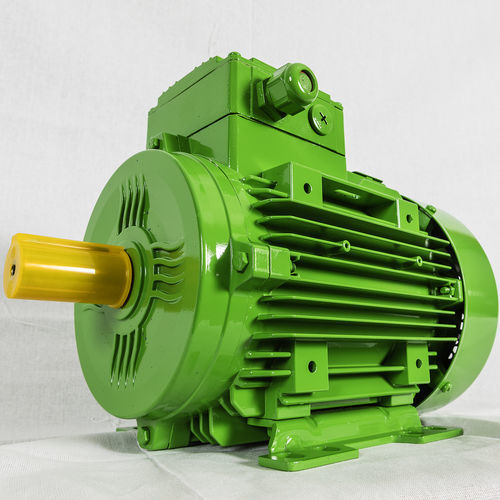

コンパクトモーター 3EC160L series誘導3相400V
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 誘導, 3相
- 電圧
- 400V, 690 V
- 構造
- アルミニウム製, リスケージ, コンパクト
- IPコード
- IP55
- 能率
- IE3
- 極数
- 4極, 2極
- 冷却
- 空冷式
- 応用
- 産業用
- その他の特徴
- 低電圧, 高効率
- 出力
18.5 kW, 22 kW
(25.15 hp, 29.91 hp)- アンペア数
20.7 A, 22 A, 35.8 A, 38.1 A
- トルク
71.5 Nm, 121 Nm
(52.735694 ft.lb, 89.24502 ft.lb)- 回転速度
1,465 rpm, 2,940 rpm
(9,204.8665 rad.min-1, 18,472.5648 rad.min-1)- 直径
316 mm
(12.44 in)- 使用温度
最大: 40 °C
(104 °F)最少: -15 °C
(5 °F)
詳細
構造体形状 B5 / B3 / B35 / B34
端子箱位置トップ
フレームサイズ 160
周波数 50Hz
慣性モーメント 0.04710 kg.m2
負荷 4/4 3/4 1/2
効率 92.7 % 92.7 % 92.7 % 力率
力率 0.90
絶縁クラス F (155°C)
温度上昇 B (80°K)
最大高度 1000m
冷却方法 IC 411
音圧レベル 70 dB(A)
振動クラス A
デューティサイクル S1 (連続運転負荷)
サービスファクター
回転方向 時計回り
モーター重量 114 kg
ベアリング DS (6309 ZZ) NS (6209 ZZ)
---
