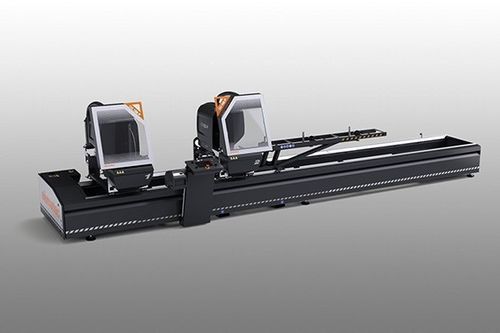

アルミニウム用ダブルヘッドマイタ鋸 DG 102-P

プロファイル用CNC自動

概要
可動切断ヘッドを備えた二頭式電子切断機で、ブラシレスモーターにより移動を自動化し、数値/CNC制御で駆動します。角度設定は90°〜22°30'（外向き）を2つの固定位置で空気式に行い、オプションで中間角の機械式調整が可能です。油空気式（オレオニューマチック）刃送りで、刃送り速度は調整可能です。

積み込み・取り出し

• 標準の積み込み・取り出し用に可動の鋸ユニット上にローラーコンベヤを装備しています。
• ローラーコンベヤ上に残材を固定するための追加クランプ装置をオプションで取り付け可能です。
• プロファイル高さ測定装置をオプションで装備すると、実際の形状寸法に応じて切断寸法を自動補正できます。

制御システム

• マシンベッドに接続された据え置き式操作パネルで、任意に位置決め可能です。
• 7インチタッチスクリーンを備えた elumatec の HMI を搭載しています。
• 単独切断および切断リストによる自動モードをサポートし、.dgx 形式のリストのインポートに対応します。

中間傾斜の調整

• 標準仕様では、機械式のストッパーにより45°と22°30'のプリセット切断が可能です。
• オプションの手動ハンドルにより、中間角度へ任意に傾けて非直角切断が行えます。

プロフィールのクランプ

• 2つの水平空気式クランプシリンダにより、確実で精度の高いプロフィール固定を行います。
• 必要に応じて垂直クランプのオプションも利用可能です。
• 手動で位置決め可能な追加クランプが切断中の残材を保持します。

切断ユニット用保護カバー

• 切断ユニットには自動で降下する保護カバーが2個あり、加工領域を保護します。
• カバーは耐擦傷性ポリカーボネート製で、切断サイクルに応じて自動で開閉します。

技術データ（概要）
機械の特長：

• 型式：DG 102-P
• 機種：可動切断ヘッドを備えた二頭式電子切断機
• 駆動：ブラシレスモーター、数値/CNC制御
• X軸電子制御：1000
• X軸位置決め速度：2000 m/min
• 可動ヘッドの絶対磁気テープによる位置読み取り：3000
• 角度設定：90°〜22°30'（2つの固定位置、オプションで中間角機械調整）
• 刃送り：油空気式（調整可能）
• 制御HMI：elumatec 7インチタッチスクリーン
• プロフィールクランプ：水平空気クランプ2基、垂直クランプはオプション
• 積み込み/取り出し：可動ユニット上ローラーコンベヤ、追加クランプおよびプロファイル高さ測定装置はオプション
• 安全：空気式前面ローカルプロテクション、自動保護カバー（ポリカーボネート）
• 機能：単発切断、中間角切断、リストによるサイクル切断、長短切断・角度切断、半自動突込み切断、.dgx リストのインポート

安全装置と保守

• 最小油拡散潤滑システムが含まれます。
• 外部集塵機の自動起動に対応した準備がされています。
• 切粉排出や取り外し式収集ボックスについては構成によりオプションがあります。
