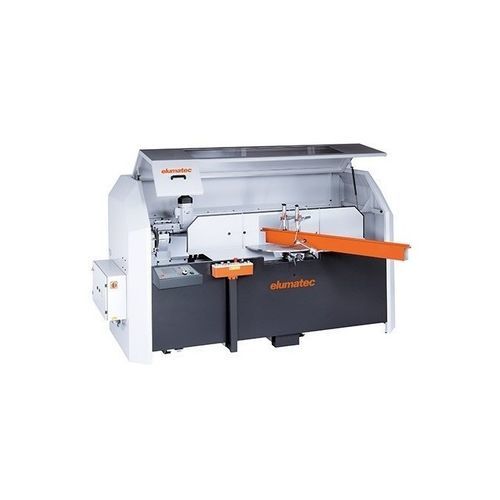

可変角度式ノッチング マシン AKS 134/00手動式油圧式電動式
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 可変角度式
- 作動
- 手動式, 油圧式, 電動式, 空圧式
- その他の特徴
- 自動
- モーター出力
3 kW
(4.08 hp)- 重量
1,250 kg
(2,755.77828 lb)
詳細
概要
AKS 134/10 型
AKS 134/00 を基本とし、ただし：
オプション
技術仕様
- 柱と横材の組合せに対応する可変の切欠き加工（ファサード、温室、トップライト、特殊構造などに適合）
- ワークはしっかり固定され、可動するのは鋸ユニットのみのため、正確かつ安全に切欠きを行えます
- 両方の鋸ユニットはハンドルによって同時に高さ調整されます（ハンドルにアナログ表示）
- 切断深さはアナログ表示で設定
- 鋸刃の角度は手動で調整し、傾斜角はデジタル表示で確認
- 複合スライドと回転式バックフェンスを備えた支持テーブルは手動で調整し、切断範囲を最適に利用可能
- 回転バックフェンスの角度はデジタル表示で表示
- 横方向および縦方向のプロファイルクランプ
- ピボット角90°での自動作業サイクル（特殊角度時は両手操作）
- 油空圧式の鋸送り
AKS 134/10 型
AKS 134/00 を基本とし、ただし：
- 水平・垂直の鋸刃角度、切断高さ、切欠き深さを自動で調整する4軸コントローラを装備
- 設計図の数値をキーボードから直接入力可能
オプション
- 切断ライン用レーザー表示
- 防音パッケージ
- 鋸刃各種
- 高性能切削液
技術仕様
- 下側鋸ユニット（垂直）:
- 鋸刃径：550 mm
- 傾斜範囲：前方45°から後方+60°まで
- 最大切断高：210 mm
- 電源：230/400 V、3~, 50 Hz
- 出力：モーターブレーキ付 3 kW
- 鋸刃回転数：2,800 rpm
- デジタル表示付き手動傾斜角度調整（標準）
- 上側鋸ユニット（水平）:
- 鋸刃径：500 mm
- 傾斜範囲：下方55°から上方60°まで
- 切欠き深さ 最大：190 mm
- 電源：230/400 V、3~, 50 Hz
- 出力：モーターブレーキ付 3 kW
- 鋸刃回転数：2,800 rpm
- デジタル表示付き手動傾斜角度調整（標準）
- ストローク：最大 830 mm
- 作業高さ990 mm の支持テーブル:
- 回転範囲：左30°〜右30°、基準位置0°
- デジタル表示付き手動回転調整
- 圧縮空気供給：7 bar
- 作業サイクルあたりの空気消費量：噴霧なし 35 l、噴霧あり 45 l
- 寸法：長さ 3,000 mm、奥行き 1,420 mm、全高 1,600 mm
- 重量：約 1,250 kg
