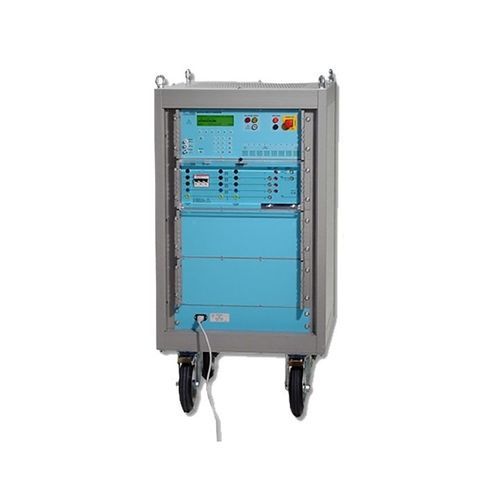

過電圧発電機 MIG1206-3P

イミュニティ試験用

MIG1206-3Pは、「無負荷」時の電圧波形が1,2/50 µs、「短絡」時の電流波形が8/20 µsのハイブリッドジェネレーターです。1相32A、3相のカップリングデカップリングネットワーク（CDN）を内蔵し、インパルスをAC電源ラインに重畳することができます。代表的な用途としては、IEC 61643-1に準拠した回路内設置型保護素子のテストが挙げられます。発電機の波形は、IEC 61000-4-5の基本規格に準拠しています。ピーク出力電圧と電流は、フロントパネルのディスプレイに表示されます。2つのBNCモニター出力により、オシロスコープで電圧と電流の波形をモニターすることができます。
