ESDシミュレータ ESDEX series

産業用自動車用航空用

概要
新しいESDEXシリーズは、EMC PARTNERが設計・製造したモジュラーでコンパクトなESD発生器／シミュレータ（ESDガン）です。ESD3000の次世代機として、操作性、直感的な操作性、柔軟性および高い性能を念頭に設計されています。シリーズは8 kV、16 kV、30 kVの各バージョンがあり、交換可能なRCネットワークを幅広くサポートして、IEC 61000-4-2、ISO 10605、RTCA DO-160、MIL-STD-461などの国際規格への適合を可能にします。

主な特長

• 交換可能なRCモジュールおよびテストチップを備えたモジュラー構造
• RCモジュールの自動認識
• 低抵抗の丸型トリガーとプログラム可能なサイドボタンを備えた、バランスの良い人間工学的なガンデザイン
• EUTの接触点を正確に識別するための先端内蔵LED
• 直感的な操作と高い視認性を提供する4インチ静電容量式タッチスクリーン
• 充電式バッテリ：最大12時間の動作、急速充電（USB-C）で約80分で80％
• USB-CおよびSDカード接続により、急速充電、データ転送、レポート作成、ファームウェア／設定の交換が可能
• データ転送、設定管理、レポート作成用の無料ソフトウェアおよび無償ファームウェア更新
• 連続発生モード（Air Discharge）は最大500 Hzまでの反復インパルスを許可
• 各インパルス後に残留エネルギーを放電するブリードオフ機能
• 充電電圧、放電リレー、内部放電回路のセルフチェックルーチンと結果の保存／報告
• 近接効果の低減と不要な放射エミッションを抑制する対策

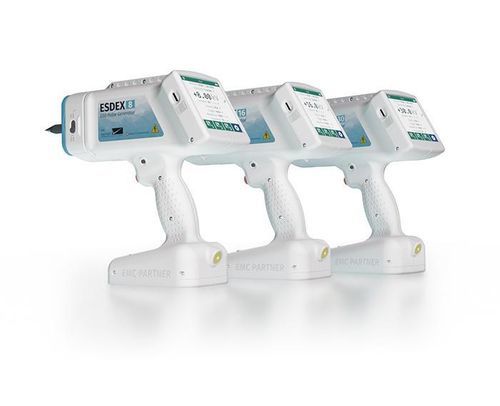

モデル

• ESDEX8 — 固定150 pF / 330 ΩのRCネットワークを備えた8 kV ESD発生器／シミュレータ。研究開発や開発段階の試験に適しています。
• ESDEX16 — 交換可能なRCネットワークを備えた16 kV ESD発生器／シミュレータ。最大16 kVの製品規格試験に最適で、30 kVへアップグレード可能です。
• ESDEX30 — 交換可能なRCネットワークを備えた30 kV ESD発生器／シミュレータ。自動車分野や大規模ラボなど、より高い電圧要件に対応します。

用途
ESDEXシリーズは幅広い用途に対応します：産業用（IEC 61000-4-2）、自動車（ISO 10605）、防衛（MIL-STD-461）、航空電子（RTCA DO-160 セクション25）、eモビリティ、一般消費者／産業用電子機器の試験など。各用途向けに多数のアクセサリが用意されています。

RCモジュール（例）
交換可能なRC／放電ネットワーク（選択例）：

• NW-C150R330-B — 150 pF / 330 Ω、AD & CD 最大30 kV、bleed-off付き（IEC 61000-4-2 & ISO 10605向け）
• NW-C150R330 — 150 pF / 330 Ω、AD & CD 最大30 kV、bleed-offなし
• NW-C150R2000-B — 150 pF / 2000 Ω、AD & CD 最大30 kV、bleed-off付き（ISO 10605）
• NW-C150R2000 — 150 pF / 2000 Ω、AD & CD 最大30 kV、bleed-offなし
• NW-330R2000-B / NW-330R2000 — 330 pF / 2000 Ωのオプション
• NW-C330R330-B / NW-C330R330 — 330 pF / 330 Ωのオプション
• NW-C150R330-F — 立ち上がりの速い150 pF / 330 Ω、CD 最大30 kV、bleed-off付き
• NW-C200R50 / NW-C200R50-B — 200 pF / 50 Ω（ウェアラブル）、AD & CD 最大16 kV（bleed-off 有/無）

アクセサリ（抜粋）

• ESD-TARGET — IEC 61000-4-2 / ISO 10605 に準拠した 2 Ω 金めっきターゲット、SMA ケーブルおよびアッテネータ付属、最大 30 kV
• ESD VERI-TARGET / VERI-TARGET ADAPTER — 校正用アダプタ、金めっき
• ESD-VERI-V — ESD 電圧測定用分圧器（20 GΩ、比 1:20,000）、最大入力 32 kV
• ESDEX-STAND — IEC 61000-4-2 / ISO 10605 試験用カーボントライポッド（高さ調整可能）
• ESDEX-GND-SUPPORT — 波形確認用のリターンケーブル引込みスタンド（スタンドが必要）
• ESD-VCP50 — IEC 61000-4-2 用縦型カップリングプレート
• ESD-BLEEDER-CABLE (150 / 200) — ブリーダ抵抗ケーブル（2 x 470kΩ）、最大 30 kV
• ESDEX-H-FIELDS / ESDEX-E-FIELDS — 弱点解析用の磁界/電界ループ・プレート
• ESD-HCP-AUTO / ESD-HCP-AUTO LARGE — ISO 10605 に準拠した間接結合平面（各種サイズ）
• ESDEX-BATTPACK-4C — 長時間試験用高容量 4 セルバッテリーパック（6900 mAh）

ソフトウェア & レポート
データ転送、ユーザー設定・テストの読み込み/保存、レポートのダウンロード、ファームウェア更新のインストールのための無償ソフトウェアが提供されます。ESDEX-TESTSUITE オプションは IEC 61000-4-2 および ISO 10605 に基づくカスタム試験プランとレポート作成を支援します。レポートは PDF、CSV、HTML 形式でエクスポート可能です。

安全性 & 性能
ESDEX ユニットは自動ブリードオフ、セルフチェック、近接効果低減対策および高品質コンポーネントを備え、信頼性が高く再現性のある安全な ESD 試験結果を提供します。

仕様 / 技術仕様

• シリーズ名: ESDEX Series
• 使用可能電圧: 8 kV、16 kV、30 kV（モデルにより異なる）
• RC ネットワーク: 複数の交換可能モジュール（上記例参照）
• 対応規格: IEC 61000-4-2、ISO 10605、RTCA DO-160、MIL-STD-461
• トリガー: 人間工学的トリガー + プログラム可能なサイドボタン
• 表示: 4" 静電容量式タッチスクリーン
• 接続性: USB-C ポート、SD カードスロット、データ転送およびファームウェア更新サポート
• バッテリ: 充電式、約 ~12 時間稼働、USB-C による約 80 分で 80% の急速充電
• 連続モード: Air Discharge の反復インパルス最大 500 Hz
• 機能: 自動 RC 認識、bleed-off、セルフチェック、レポート作成（PDF/CSV/HTML）、無償ファームウェア更新
• アクセサリ: ターゲット、検証アダプタ、スタンド、カップリングプレート、ブリーダケーブル、フィールドループ、高容量バッテリーパック
• デザイン: 人間工学的グリップ、最適なバランス、先端内蔵LED
