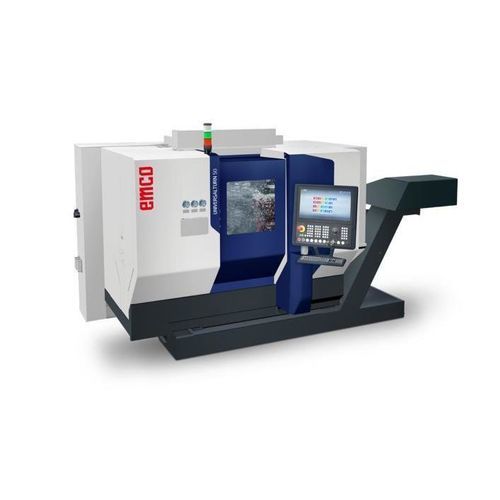

CNC旋盤 turn 50

汎用硬質VDI 30

製品概要: - EMCO UNIVERSALTURN 50 – ユニバーサル旋盤、精密で強力！ - 新しい、完全に改訂されたモジュラーシステムと基本設計 - 優れた基本安定性 - 最適な振動減衰 - 最大の切削効率 - 高い柔軟性 - 人間工学に基づいたデザイン - 最大の精度 - 高品質のユニバーサル旋削、穴あけ、フライス加工 – バッチサイズ1からでも 技術データ: 作業エリア - X/Y/Zの移動: 175 / +40 - 40 / 510 mm - バー直径: 50 / 50.8 mm - スピンドルボア穴: 59 mm - 最大旋削直径: 200 mm - ベッド上のスイング: 430 mm - X/Y/Zの高速移動速度: 24 / 10 / 30 / 30 m/min (X/Y/Z/Z2) - X/Y/Zの送り力: 4000 / 4000 / 6000 N メインスピンドル - 最大速度: 6,200 rpm - スピンドルノーズ: DIN 55026 KK5 - 最大トルク: 71 / 143 Nm (ベルト駆動 M+MY) / 105 / 147 Nm (直接駆動 SMY) カウンタースピンドル - 最大速度: 6,200 rpm - スピンドルノーズ: DIN 55026 KK5 - 最大トルク: 105 / 147 Nm (直接駆動 SMY) ツールタレット - VDIサイズ: VDI 30 (M+MY) - ツール数: 12 - 駆動ツール: 6 - 最大速度: 5,000 rpm - 最大駆動力: 4 kW - 最大トルク: 16 Nm ツールタレット2 - VDIサイズ: BMT45P - ツール数: 12 - 駆動ツール: 12 - 最大速度: 0-12,000 rpm - 最大駆動力: 8.8 kW - 最大トルク: 21 Nm 一般データ - 寸法 (LxWxH): 3320 x 2350 x 2100 mm (M+MY) / 3500 x 2600 x 2100 (SMY) ハイライト: - 高精度の旋削センターで、最大51 mmのバーの効率的な完全加工 - 拡張フライス加工と最大の加工多様性のための統合Y軸 - 高速加工サイクルと最大精度のための高動的駆動システム - 追加の再クランプなしで正確な背面加工のためのコンパクトなカウンタースピンドル - 最大12の駆動ツールポジションを持つ強力なツールタレット - 統合スイベルローダーからガントリーシステムまでのスケーラブルな自動化ソリューション - 最大の剛性、減衰、プロセス信頼性のための安定した鋳造機械ベッド - 参照点ホーミングなしで最大の繰り返し精度を実現する絶対測定システム - SINUMERIK ONEによる直感的な操作 – 2026年からはFANUC 0i plus制御もオプションで利用可能 - 機械工学、自動車、医療技術、防衛などのアプリケーションに最適に調整された機械コンセプト - ヨーロッパの中心で製造 バージョン: - UNIVERSALTURN 50 M: 精密な旋削とシンプルな穴あけ/フライス加工操作に最適なソリューション。 - UNIVERSALTURN 50 MY: さらに柔軟性を高め、拡張フライス加工アプリケーションのための60°統合Y軸を装備。 - UNIVERSALTURN 50 SMY: メインおよびカウンタースピンドルに直接駆動を備えた最上位モデルで、BMTタレットに直接駆動とY軸を備え、単一操作での要求の厳しい完全加工に対応。 ソフトウェア/制御: - Sinumerik ONE with Operate: ほぼすべての技術に適したユニバーサルで柔軟なCNCシステム。ダイナミクス、精度、ネットワーク統合性の基準を設定します。 - EMCONNECTデジタルプロセスアシスタントが標準で含まれています。アプリと制御システム間の切り替えをワンクリックで可能にします。すべての生産関連データをフルスクリーンまたはサイドバービューで表示できます。 - デジタルツインはCNC制御の不可欠な部分であり、仮想と実際の制御を統合して製品開発と市場投入時間を短縮します。 - ネットワークとデータ通信機能が向上しました。 - CNC性能が大幅に向上し、非生産時間が短縮されました。 - 統合されたSIMATIC S7-1500F PLCを介してTIAポータルに完全に統合されています。
