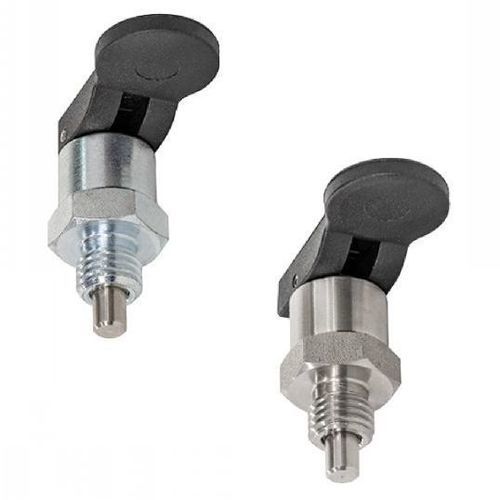

ステンレス製インデキシングナット 32-260 series

テクノポリマー製電気亜鉛メッキ鋼製ロック可能

定義
位置決めピン（センターピンとも呼ぶ）は、装置を固定、ロック、または位置決めするための位置決め要素です。直線移動または回転の動きを停止する用途に使用できます。

材質

• 本体：亜鉛めっき青パッシベーション処理鋼またはステンレス鋼（AFNOR Z 8 CNF 18-09、Werk 1.4305、AISI 303）。
• センターピン：ステンレス鋼（AFNOR Z 8 CNF 18-09、Werk 1.4305、AISI 303）。
• ばね：ステンレス鋼（AISI 302）。
• レバー：ガラス繊維強化黒ポリフタルアミド。

バージョン

• 本体：鋼、レバー：ポリフタルアミド、ロック装置付き/無しの各種。
• 本体：ステンレス、レバー：ポリフタルアミド、ロック装置付き/無しの各種。
• 標準メートルねじまたは細目メートルねじのいずれかで提供。

寸法範囲
- ねじ（d1）: 標準ピッチ M10〜M16、または細目 M10x1〜M16x1.5。
- センターピン（d2）許容差 h9: 直径 4〜10 mm。
- ピン長さ（l1）: 5〜10 mm。

使用方法

• ピンはレバーを下に押し続けることで後退（撤収）します。
• ばねにより、レバーは放すと元の位置に戻り、ピンは伸出位置に戻ります。
• ロック装置付きバージョンは、レバーを垂直位置に立てるとピンを引込状態で保持します。

注文例 / 参照
注文例: 参照-d2 (h9)
32-2601-10-4

備考
製品は技術仕様書に記載された規格に適合します。本モデルの3D CADデータおよび適用ビデオが利用可能です。

特性 / 技術仕様

• シリーズ / 型番：32-260
• 本体：亜鉛めっき青パッシベーション鋼またはステンレス鋼（AISI 303）
• センターピン：ステンレス鋼（AISI 303）、d2 = 4〜10 mm（許容差 h9）
• ばね：ステンレス鋼（AISI 302）
• レバー：ガラス繊維強化黒ポリフタルアミド
• 対応ねじ：M10、M12、M16（標準）および M10x1、M12x1.5、M16x1.5（細目）
• ピン長さ（l1）：5〜10 mm
• ロック機能：ロック装置付き/無しのバージョン
• 規格 / 対応：GN 823 に準拠（データシート参照）
• 互換アクセサリおよび取付具あり（ブッシュ、スペーサ、ナット）
