ドア引き手 11-51 series

機器用ドア用アルミニウム

製品

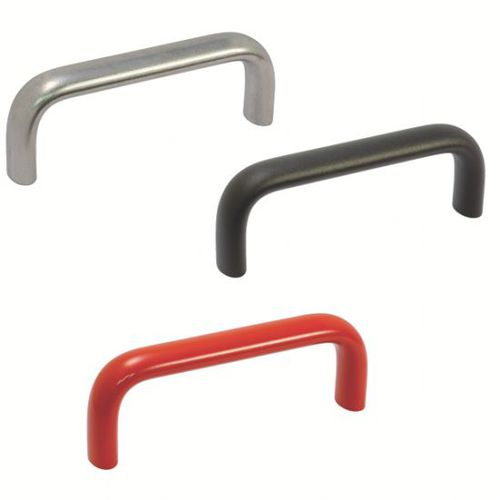

• 物品、扉、ハッチの操作、吊り上げ、移動用のアルミ製U字キャビネットハンドル。

定義
U字ハンドルは、物品や扉、ハッチを操作・吊り上げ・移動するための機械要素です。楕円形の形状により自然なグリップを得られます。

材質
- 押出成形アルミニウムプロファイル(AlMgSi0,5 F13)製。仕上げ：マット、被膜（黒 RAL 9005、赤 RAL 3000、シルバーグレー RAL 9006）または陽極酸化処理。

バージョン / 仕上げ
- 利用可能な仕上げ：マット、陽極酸化、被膜（黒、赤、シルバーグレー）。

寸法範囲とバリエーション
- タップ(d1)：M6またはM8。長さ(l2)：100、112、117、120、125、128、160、179、180、192、200、235、300、400、500 mm。胴体幅/断面(l1)：20 mmまたは26 mm。その他の寸法(h1、h2、r1、l3)は品番による。

用途
- 物品の操作や扉・ハッチの開閉が必要な設備への取り付け用。幅広い長さにより多くの産業用組立に対応。楕円形が自然で安全なグリップを実現。閉じた角のない設計で清掃が容易。アルミ製のため軽量で耐久性のあるハンドル。

特注対応
- 標準外の被膜色。
- 特注寸法。

資料
- 技術仕様書および製品シート（PDF）あり。

注文例 / 製品コード
参照例：11-511-20-100（仕上げや長さにより他のバリエーションあり）。

適合規格
規格 GN 565 / GN 564 に適合。

特性 / 技術仕様

• 材質：押出アルミプロファイル AlMgSi0,5 F13。
• 仕上げ：マット、陽極酸化、被膜（黒 RAL 9005、赤 RAL 3000、シルバーグレー RAL 9006）。
• タップ(d1)：M6またはM8。
• 胴体幅 / 断面(l1)：20 mmまたは26 mm。
• 長さ l2：100、112、117、120、125、128、160、179、180、192、200、235、300、400、500 mm。
• 厚さ / l3：13 mmまたは17 mm。
• 高さ h1 観測値：49、51、55、57 mm。
• h2 最小観測値：10 mmまたは12 mm。
• 半径 r1 観測値：13 mmまたは17 mm。
• 内部品番例：11-511-20-100、11-511-20-112、11-511-20-117 等。
• 人間工学：自然で安全なグリップを実現する楕円形。
