12軸マシニングセンタ QUADRA L series

13軸横型アルミニウム用

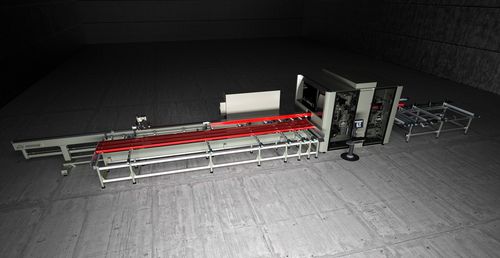

アルミプロファイルおよび軽合金のフライス加工、穴あけ加工、切断を行うCNC13軸マシニングセンタです。オプションでエンドミルモジュールを装備することもできます。QUADRA L0は、最大7,500 mmまでのプロファイルに対応するスラストフィードシステムと、プロファイルをブロックするグリッパーを搭載した自動マガジンです。グリッパーの動きにより、フィーダーはスタートポジションに戻り、ローダーは同時に次のプロファイルを準備することができます。ミリングモジュール、カッティングモジュール、オプションのエンドミリングモジュールは、機械の中央部に配置されています。CNC4軸ミリングモジュールには4本のエレクトロスピンドルが搭載されており、ワークがどの方向を向いていても、エッジ全体を加工することができます。カッティングモジュールには、CNC3軸の水平移動が可能なØ350のブレードが搭載されています。オプションのエンドミルモジュールは、カッティングユニット群によりCNC2軸で動作します。QUADRA L0には、カッティングユニッ トからアンローディングマガジンへワークを移 送するための自動イジェクターも搭載され ています。このユニットは、長さ4000 mm（オプションで7500 mm）までの加工済みワークをアンローディングするための横型ベルトマガジンで構成されています。加工ユニットには、中央操作部に防音キャビンが装備されており、オペレーターを保護するほか、環境への騒音影響も軽減します。 QUADRA L0の核心となる価値は、4軸制御・補間可能な4つのワークユニットを備えた回転ベース加工セクションにあります。X、Y、Z、A（バーの軸を中心に360°旋回）の4軸で制御・補間可能な4つのワークユニットを搭載しています。
