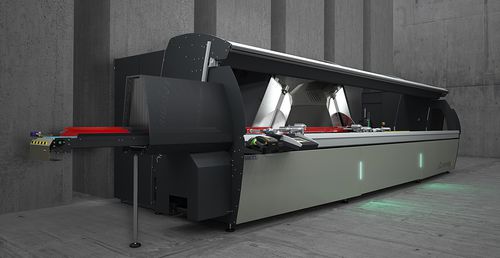

アルミニウム用ダブルヘッドマイタ鋸 COMPOUND CUT

プロファイル用CNC

9軸制御のツインヘッド切断機で、移動ヘッドの自動移動、切断ユニットの2つの回転軸の電子管理、刃物の送り、切断ユニットの垂直移動により、作業領域を最大化することができます。水平軸では45°（内部）～22°30'（外部）、垂直軸では0～45°の角度を小数点以下の切断精度で到達できます。600mm幅のブレードを2軸で送り、垂直方向のカッティングチャートを最適化し、高さ500mm以上のプロファイルを切断し、ブレードの出口速度とストロークを最適に調整することが可能です。HS（ハイスピード）バージョンは、より高速なX軸と、自動加工作業に必要なすべての保護機能を備えており、無人運転も可能です。 各ヘッドの傾斜は、高精度ギアモーターとアブソリュートエンコーダー付きブラシレスモーターによる機械式トランスミッションにより、最大22°30'外向きで実現されます。傾斜は、循環ボールネジとブラシレスモーターを備えた電動アクチュエーターによって行われます。最適な位置決めを行うため、ロータリーアブソリュートエンコーダーにより、キネマティックトランスミッションチェーンの上流で位置決め精度をチェックします。 ブレードの送り出しは2軸で行われます。ブレードの出口動作に伴う垂直方向の移動により、切断図の高さ寸法が大幅に増加し、ブレードの大径を最大限に活用できるようになります。工具の軌跡は、切削プログラム、プロファイル、ヘッドの傾きに基づいて、ソフトウェアで管理されます。
