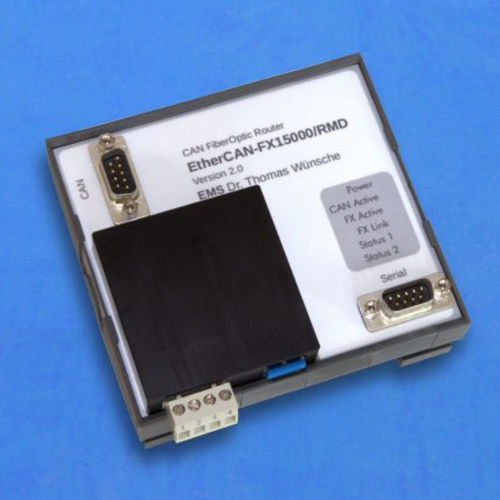

CAN通信ルーター EtherCAN FX

地点間通信データ用

EtherCAN FXは、光ファイバーを使用してCANネットワーク間でデータを伝送します。接続を実現するために、2台のデバイスを背中合わせにリンクします。光ファイバー上で使用される伝送プロトコルは、信頼性の高いTCP/IPプロトコルです。TCP/IPを使用することで、長さ/データレートの制限がなくなり、CANの典型的なエラー処理メカニズムが単一のサブネット内で維持されます。デバイスのタイプによっては、15kmまたは40kmまでの延長が可能です。 EtherCAN FXには、50MhzクロックのSamsung S3C4510B（ARM7コア）とLinuxオペレーティングシステムが搭載されています。また、16MB SDRAMと2MB Flashを搭載しています。CANバスへの接続は、CANプロトコル2.0Aおよび2.0BをサポートするNXP SJA1000型CANコントローラーによって行われます。 オペレーティングシステムとしてEmbedded Linuxを使用することで、EtherCAN FX用のアプリケーション固有のソフトウェアを開発することができます。 SafetyBUS pによる安全関連アプリケーションはバージョンSBR FXでサポートされます。 強力な32ビットマイクロコントローラSamsung S3C4510BとCANコントローラSJA1000 CANの典型的なエラー処理メカニズムが維持されています。 最大15/40 kmの光ファイバー延長が可能（2種類のデバイスタイプ） 特定のファームウェアを使用した上位レイヤプロトコル（SafetyBus p、CANopenなど）への適応 EtherCAN FXにはD-Sub9オスプラグで接続されたCANセグメントが含まれています。デバイスへの電源供給は4接点のプラグ式ターミナルで行います。設定用にRS232インターフェースを備えています。 1対のシングルモード光ファイバー (9 µm) がLCプラグで接続されています。
