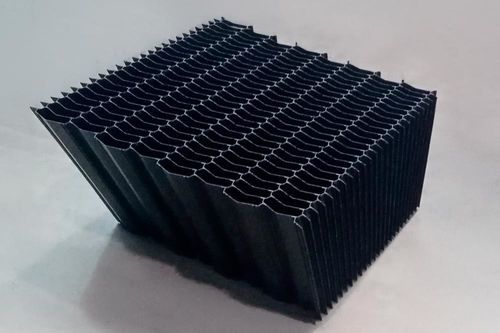

水処理用構造化フィルブロック

概要
MODULpack ENDEVIONのラメラは、モジュールの傾斜角、モジュール高さ、ラメラ間距離をプラントの要件と貯槽の利用可能面積に合わせて調整できます。

製品説明
MODULpack ENDEVIONの等間隔ラメラプロファイルは沈降経路の長さを正確に定義し、固形物の最適な分離を実現します。平行でないチャネル形状は実効的な沈降経路を長くして分離効率を低下させます。複数のチャネル間隔オプションにより、粒子サイズやプロセス条件に最適なラメラモジュールを選定できます。

ENDEVIONラメラの利点

• 等間隔の沈降面によりHazenの法則を直接適用可能
• V字形の集泥形状により沈降泥の回収と排出が向上
• オス‑メスのはめ込み式結合により堅牢なモジュール組立を実現
• 寸法および傾斜角をカスタマイズ可能
• 外部フレームを必要としない自己支持型モジュールで、槽の有効面積を最大化

円形槽に適合
MODULpack ENDEVIONのラメラは、過負荷の円形槽にも適しており、沈降面積を増やすことでプラントの設置面積を拡大せずに処理能力を向上させることが可能です。

円形槽向け設置構成

• 接線配置（タンジェンシャル） – 槽周辺に接線状のリングでモジュールを配置；外側スペースが限られる大径槽で一般的。
• 放射状配置（ラジアル） – 槽のより広い領域を覆う必要がある場合に推奨；より大きなリングの組立が可能。
• 並列配置（パラレル） – 小型槽では並列ラインでの設置が適し、円周に接するモジュールは円形に合わせて成形される。泥かきのシャフト用中央開口の設置が可能。

用途

• 下水処理、飲料水処理および各種産業プロセスの沈降槽（クラリファイア）
• 一次沈降 — 固形物の効率的な保持。ラメラ内の泥堆積防止のため自動洗浄システムを組み込める。
• 二次沈降 — 分離される泥量に基づく選定と設計。ENDEVIONは現場ごとの詳細評価を提供。
• 固定床生物処理、回転要素、大型滴下ろ過装置の後の二次沈降 — 限られた泥量でも効果的に分離し、建設・保守コストを削減。
• 高度処理段階 — 並列ラメラは微量汚染物質、医薬品残留物、マイクロプラスチック、残留リン酸塩を除去する工程で生成される沈殿物や汚泥を効果的に分離。

技術的特徴 / 仕様

• 製品ファミリー：MODULpack ENDEVION
• 沈降経路長を正確に定義する等間隔ラメラプロファイル
• チャネル形状：最適な沈降のための平行フラットチャネル
• 粒子サイズとプロセス要件に合わせたチャネル間隔オプション
• モジュール形状：改良された汚泥処理のためのV字形収集形状
• はめ込み式結合：機械的な堅牢性を担保するオス‑メス結合
• 自己支持設計：外部フレーム不要で槽の有効面積を最大化
• カスタム可能な寸法および傾斜角
• 適合する設置タイプ：接線、放射および並列（円形槽への適用およびスクレーパー軸の配慮を含む）
• 沈降面積計算におけるHazenの法則に準拠した設計
