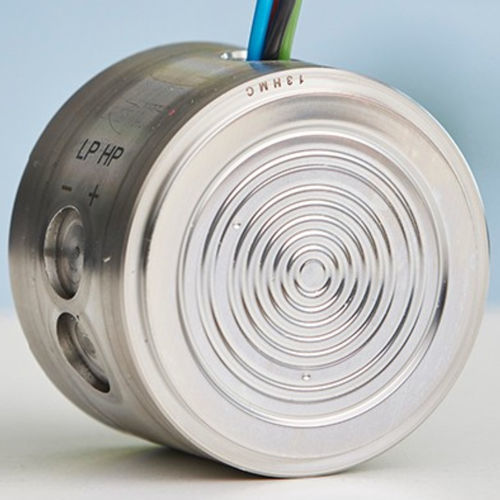

差圧センサ Deltacore USD50B

ピエゾ抵抗型シリコンステンレススチール製

製品説明
USD50B差圧センサーは、ピエゾ抵抗型シリコンセンサーと溶接金属ダイヤフラムを備え、プロセス産業および環境産業向けに設計されています。典型的な用途には、液体やガスの液位、体積、質量の測定、差圧監視（例：フィルタやポンプ）、および流量測定（体積流量または質量流量）が含まれます。

特長

• 測定範囲 10 mbar〜40 barの測定範囲で幅広い用途に対応。
• ブリッジ出力 ケーブル接続の補償されていないブリッジ出力（mV/V）。
• 高い耐過負荷性 片側で最大160 bar（オプション420 bar）、両側で最大240 bar（オプション630 bar）。
• ハウジング材質 ステンレス鋼316L製ハウジング。
• 信頼性のある計測 高い精度、再現性、長期安定性。
• カスタマイズ可能 要求に応じて各種ダイヤフラム材料および充填油を選択可能。

標準化された測定範囲

• 0…100 mbar / 10 kPa（過負荷：片側160 bar、両側240 bar）
• 0…500 mbar / 50 kPa（過負荷：片側160 bar、両側240 bar）
• 0…3 bar / 300 kPa（過負荷：片側160 bar、両側240 bar）
• 0…16 bar / 1.6 MPa（過負荷：片側160 bar、両側240 bar）
• 0…40 bar / 4 MPa（過負荷：片側160 bar、両側240 bar）

オプションの増加過負荷範囲
420 bar（片側）、630 bar（両側）。

出力信号と電源

• 推奨：定電流供給 < 1 mA
• ブリッジ抵抗：4.3…5.6 kΩ（25 °C時）
• 出力信号（スパン）：22…55 mV/V

寸法と動作条件

• 寸法：Ø 55 mm x 40 mm
• 周囲/プロセス温度：-40〜+85 °C
• 保管温度：-40〜+85 °C

使用上の注意
本センサーは補償されておらず、差圧トランスミッタの構築のベースとして使用されます。特定の用途に応じた補償・校正はお客様側で行う必要があります。

関連資料
技術情報およびカスタムセンサー・コンポーネントに関するパンフレットは入手可能です（PDF）。

特性 / 技術仕様

• 製品種別：シリコン差圧センサー（ピエゾ抵抗式）、溶接金属ダイヤフラム
• モデル：USD50B
• 測定範囲：10 mbar〜40 bar（上記の標準化範囲を参照）
• 耐過負荷性：片側最大160 bar（オプション420 bar）、両側最大240 bar（オプション630 bar）
• 出力信号：補償なしブリッジ出力 22…55 mV/V（スパン）
• ブリッジ抵抗：4.3…5.6 kΩ（25 °C）
• 推奨供給：定電流供給 < 1 mA
• ハウジング/ダイヤフラム材質：ステンレス鋼316L（各種ダイヤフラム材質はオプション）
• 充填油：各種充填油を選択可能
• 寸法：Ø 55 mm x 40 mm
• 動作温度範囲：-40〜+85 °C
• 保管温度範囲：-40〜+85 °C
• 注意：センサーは補償されていません。トランスミッタとして使用する場合はお客様側での補償/校正が必要です。
