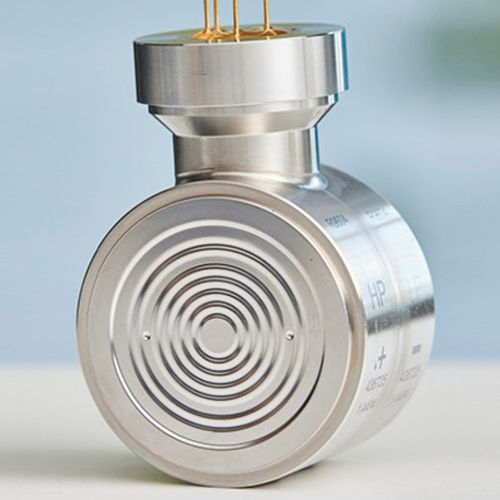

差圧センサ Deltacore USD70

ピエゾ抵抗型シリコン電圧出力

概要
USD70 差圧センサは、狭い測定範囲で高い過負荷耐性を維持しつつ精密な測定を提供します。溶接された金属ダイアフラムを持つシリコンピエゾ抵抗式センサで、プロセス産業や環境用途に適しています。用途例：液体・気体のレベル、体積、質量測定、差圧監視（フィルタ、ポンプ等）、流量測定（体積流量または質量流量）。

特長

• 標準化された測定範囲：0…10 mbar および 0…30 mbar を提供。
• ブリッジ出力：非補償ブリッジ出力（mV/V）。
• 高い過負荷耐性：片側で最大160 bar、両側で240 bar まで。
• ステンレス製構造：プロセス適合性のため標準材質は 316L。
• 信頼できる測定：高い精度、再現性、長期安定性。
• カスタマイズ可能：要求に応じて異なるダイアフラム材質や充填油を選択可能。

技術構造と注意点
溶接金属膜を持つシリコンピエゾ抵抗式差圧センサです。センサは非補償（非補償ブリッジ出力）で供給され、用途に応じて顧客側またはトランスミッタ組込時に補償・校正が可能です。差圧トランスミッタ構成の基礎として使用されます。

標準測定範囲

• 0…10 mbar / 1 kPa — 過負荷範囲：160 bar（片側）、240 bar（両側）
• 0…30 mbar / 3 kPa — 過負荷範囲：160 bar（片側）、240 bar（両側）

出力信号と電源

• 推奨電源：定電流給電、<1 mA
• ブリッジ抵抗：4.3…5.6 kΩ（25°C）
• 出力信号（スパン）：10 mbar：9…19 mV；30 mbar：18…34 mV

外形寸法と動作条件

• 外形寸法：Ø 55 mm x 40 mm
• 周囲/プロセス温度：-40～+85°C
• 保管温度：-40～+85°C

追加情報
高過負荷耐性のバリアントは製品ページおよびデータシートに表示されています。オプション：異なるダイアフラム材質および充填油は要望により選択可能です。

仕様

• モデル：Deltacore USD70
• センサ種類：溶接金属ダイアフラムを持つシリコンピエゾ抵抗式差圧センサ
• 測定範囲：0…10 mbar（1 kPa）および 0…30 mbar（3 kPa）
• 過負荷耐性：標準で160 bar（片側）、240 bar（両側）；詳細はデータシート参照
• ブリッジ出力：非補償ブリッジ出力（mV/V）；スパン：10 mbar = 9…19 mV、30 mbar = 18…34 mV
• ブリッジ抵抗：4.3…5.6 kΩ（25°C）
• 推奨電源：定電流給電、<1 mA
• 材質：標準はステンレス鋼 316L；その他のダイアフラム材質は要望により対応
• 充填油：オプション、要望により選択可能
• 精度/安定性：高精度、再現性および長期安定性
• 外形寸法：Ø 55 mm x 40 mm
• 動作温度：-40～+85°C（周囲/プロセス）
• 保管温度：-40～+85°C
• 出力：非補償センサ — 補償および校正は顧客またはトランスミッタ組込時に実施
• ドキュメント：技術情報およびカタログあり（製品文書参照）
