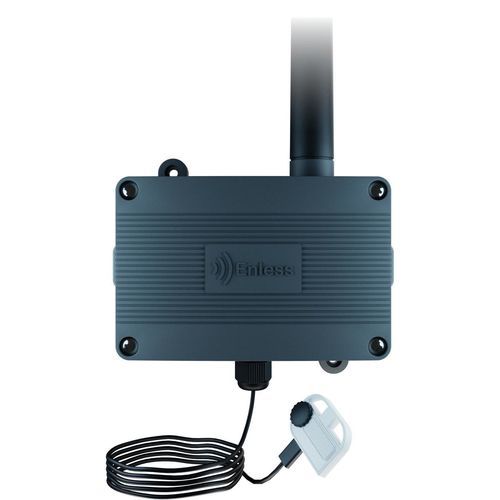

エネルギー消費光学センサー TX PULSE LED 600-038

ライト検出用表面取り付け

概要 テレメータリング向けに設計された本LoRaWANセンサーは、電力メーターのLED表示部に取り付けます。各LEDフラッシュは消費量の特定値に対応しており、センサーはLEDフラッシュをカウントしてメーター消費量を算出します。

主な特長

• 電力メーターのLEDフラッシュをカウントする光学式センサー。
• 5回のフラッシュ＝1パルスとしてカウントし、パルス数を定期的に無線送信します。
• 非侵襲型の取り付け：付属の粘着テープでLEDに光学読み取りヘッドを固定。
• 赤外線を除くすべての可視フラッシュに対応。
• 対応フラッシュ時間：最小3 ms〜最大100 ms。
• 送信間隔：デフォルト5分（設定可能）。
• 無線性能：LoRa技術により長距離通信が可能（開けた場所で通常5 km以上）。
• 交換可能な3.6V D型リチウム電池を使用、長寿命（設定・使用環境により最大15年）。
• 筐体保護等級：IP65 / NEMA 4（屋外使用対応）。

光学読み取り 付属のLED光学読み取りヘッドをメーターのLEDに取り付けます。メーターが発する可視フラッシュを検出してカウントし、フラッシュをパルスに変換します（5フラッシュ＝1パルス）。カウントしたパルスはセンサーに蓄積され、非侵襲方式で定期的に無線送信されます。

電源・バッテリー

• 電源：3.6V D型リチウム電池（交換可能）。
• 交換用電池型番：BAT D 1000-031。
• 電池寿命：送信頻度や環境により最大約15年。

接続性と動作モード

• 対応プロトコル：LoRaWANおよびLoRa Easy。
• LoRaWANモード：パブリックまたはプライベートのLoRaWANネットワークへ送信。データはデコードしてModbusテーブルやBACnetオブジェクトへマッピングし、BMSに統合可能。
• LoRa Easyモード：Modbus、BACnet、HTTP版のLoRa Easy受信機へ送信。受信機は複数のセンサーからのデータを収集し、Modbus、BACnet、またはJSON/HTTPで転送可能。
• LoRaWANクラス：Class A。

対応モデル EU868 — 製品番号：TX PULSE LED 600-038；US915 — 製品番号：TX PULSE LED 600-138

用途 / 利用例

• 電力メーターの遠隔読み取り（LEDの非侵襲光学読み取り）。
• LoRaWANゲートウェイまたはLoRa Easy受信機を介したビル管理システム（BMS）への統合。
• 長寿命バッテリーと低保守を要する導入環境に適合。

仕様

• 対応プロトコル：LoRaWAN & LoRa Easy。
• LoRaWANバージョン：1.0.2および1.0.4（モデル依存）。
• LoRaWANクラス：Class A。
• 無線周波数：EU868またはUS915（モデル依存）。
• 外形寸法：W 118 x H 79 x D 43 mm。
• 筐体保護等級：IP65（NEMA 4）。
• プローブ：LED光学読み取りヘッド。
• 対応フラッシュ種別：可視フラッシュ全般（IRを除く）。
• フラッシュ時間：3 ms – 100 ms。
• 送信間隔：5分（デフォルト）— 設定可能。
• 電源：3.6V D型リチウム電池 — 交換可能。
• 電池寿命：最大約15年。
• 交換電池：BAT D 1000-031。
• 状態表示LED：3灯。
• 認証：EUモデル — CE、UKCA、LoRaWAN；USモデル — FCC、ISED、LoRaWAN。
